2022產品推介：伊斯卡
2022-8-5 來源：機床協會 作者：-
伊斯卡（ISCAR）是金屬切削刀具領域生產商，為制造商提供車削、切槽切斷、銑削、孔加工、鏜削及螺紋加工刀具。伊斯卡總部位于以色列，其子公司及代理機構遍及全球50多個國家和地區。伊斯卡中國總部于2020年11月搬遷至上海莘莊的伊斯卡研發展示中心大樓，伊斯卡在大連建立了技術中心和非標基地，其分公司遍布于中國主要工業地區。2021年11月，伊斯卡在東莞新設了伊斯卡（大灣區）切削技術展示中心，旨在更好地為珠三角區域制造業工廠提供更貼心的服務。
伊斯卡中國CEO：李玉圃
2020年新冠疫情爆發后，伊斯卡不得不面對全新的經濟環境與市場環境。一方面，伊斯卡總部于2020年11月及時推出全新的NEOLOGIQ產品系列。另一方面，伊斯卡制造工廠更注重數字化發展。伊斯卡的數字化包括ECAT電子樣本、伊斯卡在線選刀系統ITA、基于ISO 13399標準的刀具裝配數字孿生形式、整合早前APP推出的“ISCAT WORLD”。伊斯卡數字化還實現了標準化，并且完全公開，提供全天候數據庫支持。
1．伊斯卡三刃束魔變色龍鉆

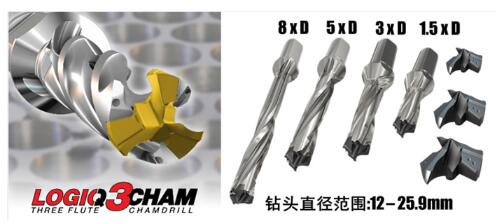

為幫助客戶進一步提高鉆孔效率，提升機床能力，降低刀具成本，伊斯卡推出了最新一代可換頭鉆頭——三刃變色龍鉆頭-LOGIQ3CHAM，刀頭采用伊斯卡專利技術的自夾緊機構，無需任何壓緊螺釘及配件，安裝非常方便。
LOGIQ3CHAM具有良好的鉆頭效率和性能：鉆頭直徑范圍為12-25.9mm；長徑比1.5xD、3xD、5xD、8xD；3個有效切削刃，效率比2刃鉆頭提升50%以上；自定心鉆尖刃型設計，實現更快更高精度鉆孔加工，獲得出色的加工表面質量；優化排屑槽設計使排屑更流暢。

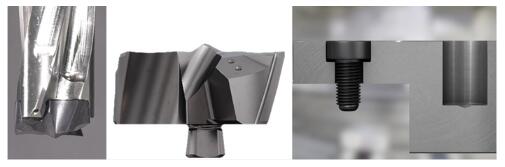

針對平底加工需求，推出了3刃平底刀頭F3P，應用于高效加工螺釘沉頭孔、平底孔、斜面鉆孔等。
LOGIQ3CHAM獨特的刃型結構設計，特別適合灰鑄鐵、球鐵、碳鋼、合金鋼等材料的高效鉆孔。

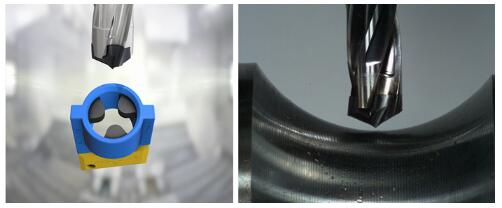

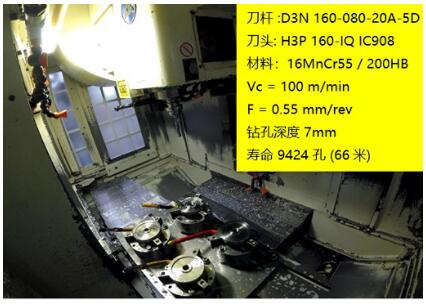

案例1：

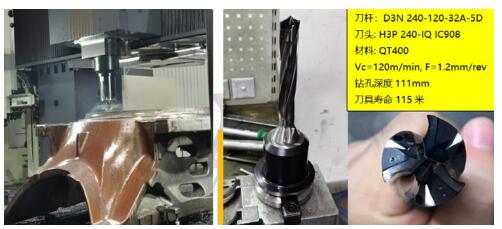

案例2：

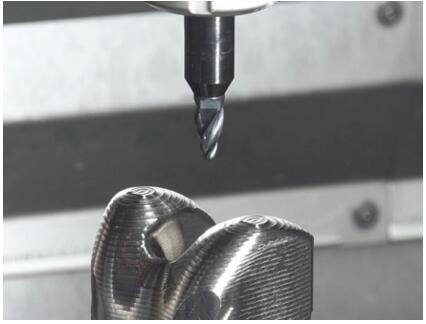

2．NEO BARREL TOOL鼓形錐度銑刀
曲面精銑加工傳統刀具是球頭銑刀，CAM編程軟件根據球頭部分直徑擬合計算出刀具路徑的軌跡，而每一條刀具軌跡之間的距離（步距）決定了曲面的殘留余量，這也就意味著，球頭直徑越大，和小直徑球頭銑刀相比，相同步距的情況下表面殘留越少。同理，加大步距的情況下，可以獲得和小直徑刀具相同的表面質量，而加大步距同時也就意味著加工效率的提升。隨著CAM軟件的不斷發展，刀具設定選項已不再局限于傳統的球頭銑刀，一種錐度側刃為圓弧刃口的新型銑刀選項，可以在進行曲面精加工時選擇更大的加工步距，以縮短加工時間，提升加工效率。

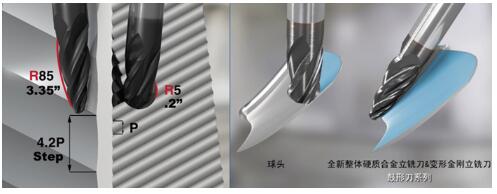

在此背景下，伊斯卡推出全新的NEO BARREL系列鼓形錐度銑刀，相比于傳統的球頭銑刀，鼓形錐度銑刀帶有超大半徑圓弧，這種圓弧形狀的刃口有助于省去75%的走刀路徑，還能獲取相同的被加工表面粗糙度。在高精度曲面精銑加工中，鼓形錐度銑刀能夠為客戶節省寶貴的加工時間。
全新推出的整體硬質合金鼓形錐度銑刀分為兩種，一種ETB系列的錐度夾角40°，錐度圓弧半徑250mm，適用于曲面曲率較小的場合，有D8、D10、D12三種規格可選。另一種EOB系列的錐度夾角在14°-18°之間，錐度圓弧半徑90mm左右，適用于曲面曲率較大的場合，有D8、D10、D12三種規格可選。

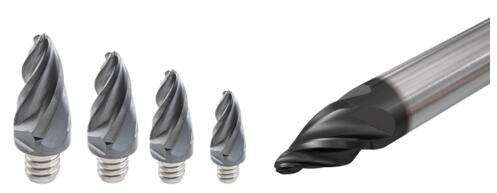

除了整體硬質合金結構的鼓形錐度銑刀之外，伊斯卡還開發出變形金剛系列的可換頭式鼓形錐度銑刀，進一步擴展了產品范圍，在提高效率和降低成本方面提供給用戶更多選擇。變形金剛系列的可換頭式錐度銑刀錐度夾角固定為24°，直徑有D8、D10、D12、D16四種規格可選，錐度圓弧半徑75-85mm，可以和現有的MM系列T05、T06、T08、T10接桿通用。

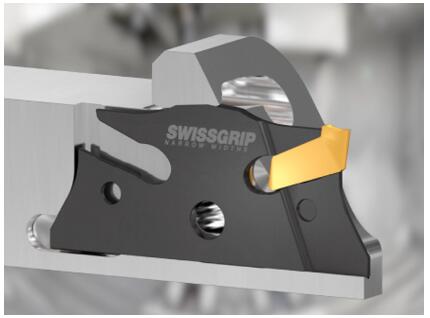

3．全新SWISS-GRIP切斷系列
伊斯卡在2021年NEO-LOGIQ產品發布會中推出了最新的適用于SWISS瑞士自動車床系列的超窄寬度切斷刀產品系列。
最早伊斯卡在1978年推出了第一代的可轉位自夾緊切斷GTN刀片，最小刀片寬度2mm，1982年更新定位設計為剛性更好的GFN刀片，2004年推出了立裝自夾緊的TAG刀片系列，最小刀片寬度為1.4mm，而此次推出的新品GFT刀片，最小寬度可以做到0.6mm，是目前市面上最窄切寬的可轉位切斷刀片，可以大大節約客戶的材料成本。

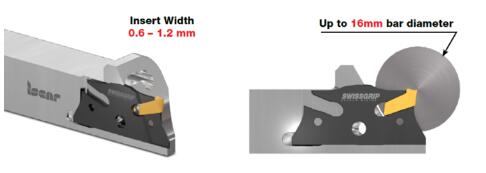

通過帶有兩個定位槽的自夾緊刀夾，GFT刀片可安裝于標準方刀桿，此SELF-GRIP刀夾有非常高的重復定位精度和位置精度，而且刀夾的可轉位使刀片安裝在刀桿定位槽中非常方便，同一刀體可裝夾所有刀夾，適用于夾持各種切寬的刀片。規格0.6mm和0.8mm寬度刀片可以實現最大切斷直徑為10mm，而更寬規格刀片1.0mm和1.2mm可以實現最大切斷直徑為16mm。
采用切寬為0.6mm的切斷刀片與常規切寬為2mm的切斷刀片相比，能帶來怎樣的節省？如果切斷3m長度的棒料，切斷長度為10mm，采用2mm切斷刀片可以加工的工件數量為250件；但是采用0.6mm切斷刀片可以加工的工件數量為283件，大幅提升了工件的產出，最大程度節約了原材料成本。

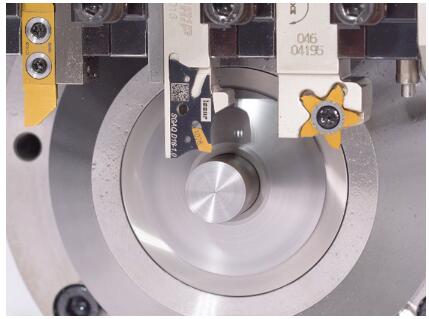

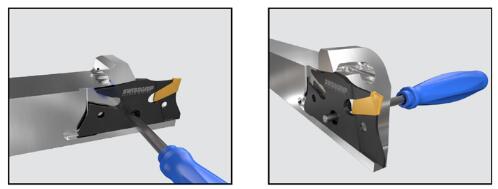

下圖為刀夾安裝在刀桿定位槽的安裝和拆卸圖片，只用同一種扳手即可輕松完成刀夾的安裝及拆卸。

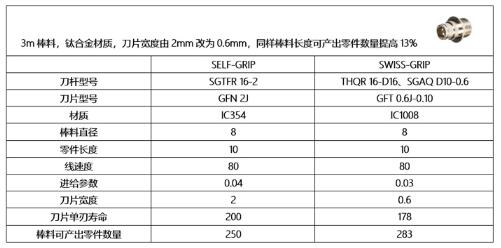

下表為2mm的GFN刀片和0.6mm新GFT切斷刀片，在切斷直徑8mm鈦合金棒料的加工參數及壽命對比。
此新型超窄切寬自夾式SWISS-GRIP刀具是小零件切斷加工節約原材料的理想選擇。
（供稿：伊斯卡 責編：梅峰）
