博魯斯潘針對閉式葉盤推出高速精密五軸立加
2021-11-4 來源：機床協會 作者：
葉輪葉盤是水輪機、汽輪機、航空發動機、火箭發動機、風機、壓縮機等的關鍵部件，按其結構分為開式、半閉式、閉式，從設計與制造加工的角度可以分為組合式和整體式葉盤。
相對于開式和半閉式葉盤，整體閉式葉盤憑借其優越的機械性能和產品性能，在諸多領域得到了廣泛應用，特別是在國防和能源領域應用日趨廣泛。整體閉式葉盤的葉片表面多為自由曲面，加工難度大，特別是航空發動機、核反應堆冷卻泵等的閉式葉盤，要求加工精度高、葉片一致性好，所以一直以來都是機械制造領域的難題。
多軸數控銑削加工中心能夠很好地解決整體閉式葉盤的加工難題，因而也成為此類零件盤應用最廣泛的加工裝備之一。針對此類需求，北京博魯斯潘精密機床有限公司研發了高速精密五軸聯動立式加工中心VMC630-5i。該機通過X/Y/Z直線軸及高精度的A/C回轉軸，實現五軸聯動加工，以高精度插補進給加工整體閉式葉盤，可以達到理想的葉片輪廓精度和一致性要求。

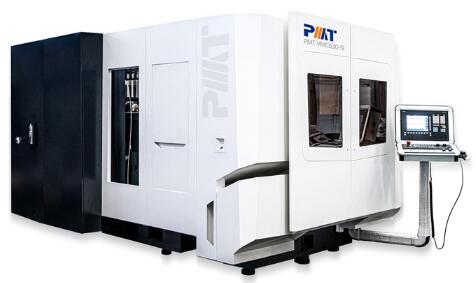

雙立柱五軸聯動五面體高速精密立式加工中心VMC630-5i

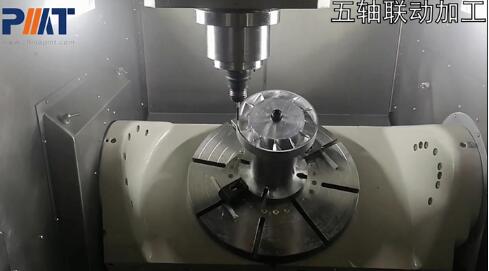

閉式葉盤加工

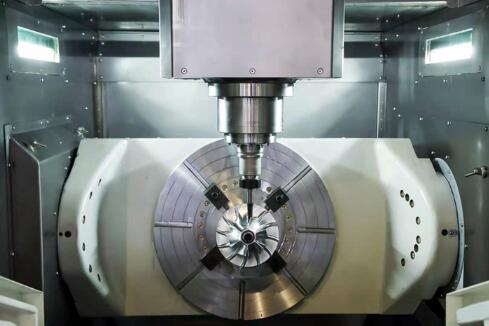

葉輪加工

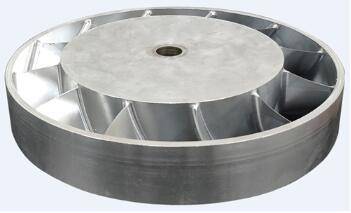

閉式葉盤樣件

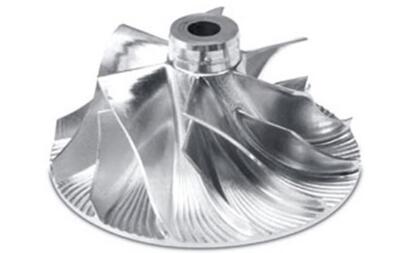

葉輪樣件

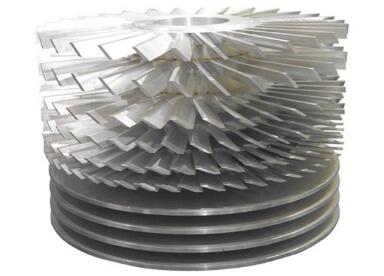

多級分子泵葉片樣件
VMC630-5i適用于各類復雜、精密零部件加工，如葉輪、葉盤、分子泵葉片、渦輪殼、模具、殼體等，滿足航空航天、汽車零部件、液壓零部件、精密模具等行業需求。
VMC630-5i亮點：
（1）雙立柱框架結構，高精度搖籃轉臺，保證整機高剛性、高精度保持性；
（2）整體集成設計，提供更靈活的切削角度、更高的旋轉定位速度以及更強的負重能力；
（3）一次裝夾完成五面加工，在有效縮短加工周期的同時，獲得更好的精度及表面質量；
（4）可選配多款主軸，輕松應對鋁合金、不銹鋼、鈦合金等不同材質的五軸加工；
（5）A軸旋轉角度+30°～-120°（選配±130°），C軸旋轉角度±360°；
（6）A/C軸定位精度標配7"，A/C軸重復定位精度標配4"；
（7）刀庫容量24set（可選配48set），最大刀長300mm，最大刀重8kg。
