５-UPS/PRPU 冗余驅動并聯機床彈性動力學分析

2016-12-7 來源：燕山大學河北省并聯機器人與機電系統實驗室作者：周鑫許允斗姚建濤鄭魁敬趙永生

摘要:結合有限元法和子結構法建立了５-UPS/PRPU 冗余驅動并聯機床的彈性動力學模型.首先,將系統劃分為不同的子結構,根據空間柔性梁理論求出單元?jiǎng)恿W(xué)方程,根據關節特點將各個梁?jiǎn)卧M裝成各個驅動分支;根據分支與動平臺的運動學/動力學約束,將各個分支進行裝配,從而得到系統動力學方程.以５-UPS/PRPU 冗余驅動并聯機床作為算例,求出其動平臺中心的動態響應特性.通過比較５-UPS/PRPU 冗余驅動并聯機床及５-UPS/PRPU 非冗余驅動并聯機床動平臺的動態響應,可以得到結論:冗余驅動可以明顯改善該機床彈性動力學特性,從而減小因彈性變形引起的誤差.研究結果為結構設計人員進行結構設計及優化提供可靠的依據.

關鍵詞:并聯機床;冗余驅動;彈性動力學;動態特性比較

０.引言

并聯機器人具有剛度高、承載能力強以及模塊化程度高等特點,廣泛應用于航空航天、國防軍事等領域.然而,由于并聯機器人的工作空間小、容易產生奇異位型等缺點,在實際生產中往往通過引入冗余驅動的概念去解決這些問題.高速、輕型化是并聯機器人發展的主要趨勢.然而,當輕型化的機器人在重載且高速的環境下工作時,往往會由于各個分支的彈性變形影響其運動及動力學性能,從而降低機器人的精度.因此,有必要對并聯機器人進行彈性動力學分析,并通過結構優化提高其動力學特性.Liu 等[４]通過考慮連桿的變形,分析了并聯機構的動力學特性.

胡俊峰等提出了一種簡單而精確的彈性動力學建模方法,并通過實例進行了驗證.文獻分別針對不同的機構建立了彈性動力學模型,并且進行了相應的動力學分析.陳修龍等[１０]基于機構的彈性動力學模型提出了一種優化方法.CammaraＧta 等提出了一種約束優化方法,該方法改善了３T１R 并聯機器人的彈性動力學性能;Alberto等采用一種新的重力補償方法,分析了四桿機構的彈性動力學特性;Zhang 等以３-PRS 為例,通過建立其彈性動力學模型提出了一種能夠分析其關節約束反力的方法.文獻分別從結構、理論方法以及控制的角度對３-PRR 柔性并聯機器人進行了深入的分析.綜上所述,現有文獻大多針對非冗余驅動并聯機構進行彈性動力學分析,而對于冗余驅動并聯機構的分析并不多.Zhao等比較了６-PSS 與８-PSS冗余驅動并聯平臺的彈性動力學特性.除此之外,鮮有文獻對冗余驅動并聯機構的彈性動力學進行研究,對于通過將主動副代替被動副從而實現驅動冗余機構的相關研究更是鮮有報道.

本文對５-UPS/PRPU 冗余驅動并聯機構的彈性動力學性能進行了分析.首先通過結合子結構法和有限單元法,建立了空間單元的彈性動力學模型;然后根據各個關節的運動特性,將單元?jiǎng)恿W(xué)模型進行組裝,并根據機構的運動學/動力學約束,得到系統總體的彈性動力學模型;最后以相應的５-UPS/PRPU 冗余驅動并聯機床為算例,通過與相應的５-UPS/PRPU 非冗余驅動并聯機床動平臺中心的彈性位移進行比較,證明冗余驅動對機床性能的改善.

１.動力學建模

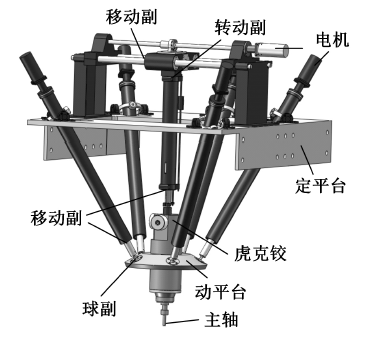

５-UPS/PRPU 五自由度冗余驅動并聯機床如圖１所示,它由定平臺、動平臺以及６條驅動分支等組成.機床的加工運動可以通過５條結構相同的UPS 驅動分支及PRPU 分支(冗余分支)的移動副共同實現.各個移動副的運動主要通過滾珠絲杠/螺母實現.此外,沿動平臺中心的法線方向的轉動被PRPU 分支所約束,因此,PRPU 分支也可以稱為約束分支.R、U、S、P 分別代表轉動副、虎克鉸、球副以及移動副.由于機床動平臺能夠?qū)崿F(xiàn)運動的自由度數目是５,而驅動數目為６,故機床表示為５-UPS/PRPU 五自由度冗余驅動并聯機床.

圖１　５-UPS/PRPU 機床模型結構圖

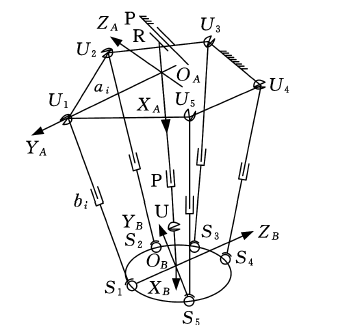

機床結構簡圖如圖２所示.對于該冗余驅動五自由度并聯機床,由于機床動平臺以及定平臺剛度很大,故忽略其彈性變形,在此假設其為剛形體;由于滑塊剛度很大,同樣將其考慮成剛體,忽略其彈性變形.因此,在本文分析過程中考慮５個UPS 驅動分支的彈性變形;另外,將PRPU 分支的RPU 分支部分視為彈性體.

圖２　５-UPS/PRPU 機床結構簡圖

１．１　單元?jiǎng)恿W(xué)方程

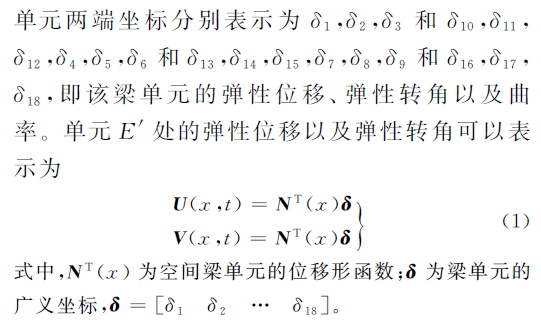

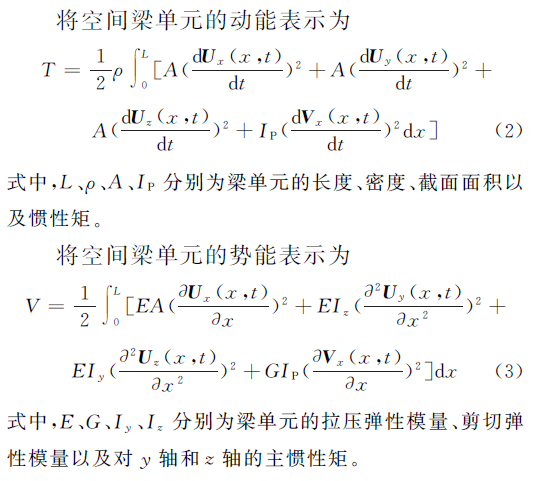

根據機床分支實際結構,將空間柔性梁?jiǎn)卧Ｐ偷刃閳A柱形截面,如圖３所示.該空間兩

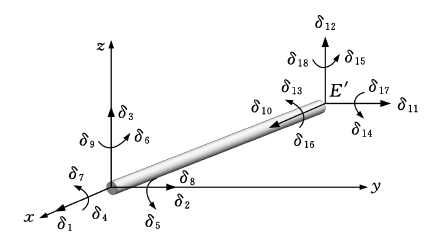

圖３　空間柔性梁?jiǎn)卧Ｐ?/font>

１．２　分支及動平臺的動力學方程

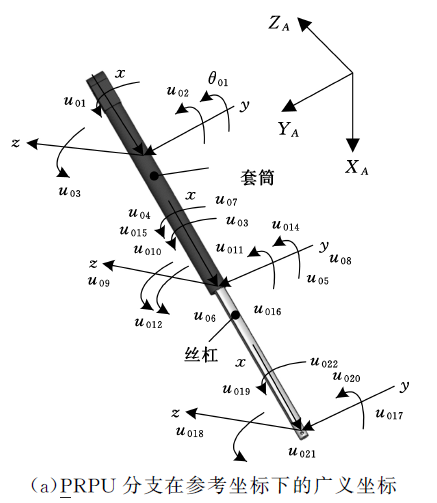

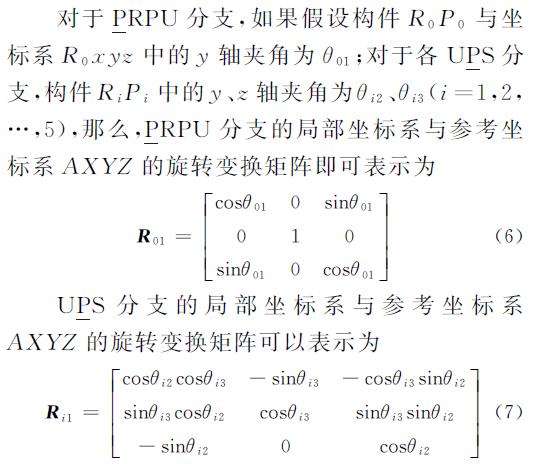

首先分別將UPS 分支以及PRPU 分支等效為懸臂梁.對于PRPU 分支,則將R ０點考慮為固定端,故其彈性位移及轉角均為０;對于P ０點,由于該點(移動副)鏈接的兩個單元分屬不同的構件,故應當設置不同的彈性位移;對于U ０處(虎克鉸)可以等效成兩個匯交不共面的轉動副,所以,U ０處對應的兩個曲率也為０.對于UPS 分支,同樣將U i (i ＝１,２,......,５)點考慮為懸臂梁的固定端,那么其彈性位移及轉角均為零;由于P i 點連接兩個不同的構件,故也設置不同的彈性位移;對應S i 處為球鉸,因此,沿三個方向的曲率也為零.各個分支的系統坐標系設置如圖４所示.

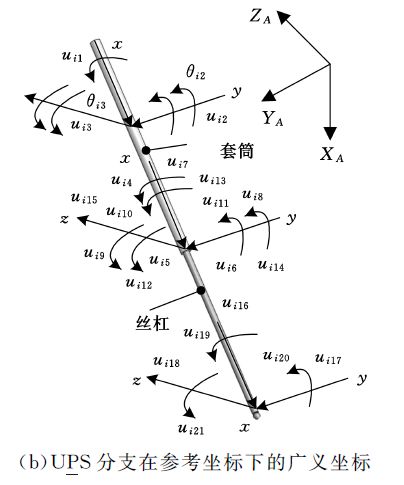

圖４　分支在參考坐標系下的廣義坐標

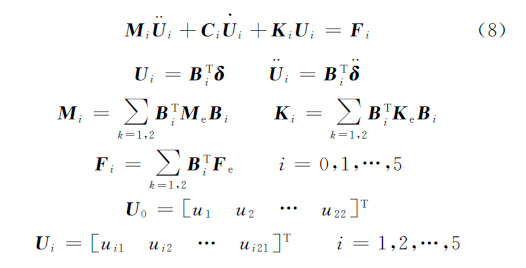

其中,M i 、K i 、F i 分別為分支的質量矩陣、剛度矩陣以及分支所受的外載荷向量.U 表示由各個分支在參考坐標系中的坐標所組成的向量.

１．３　動平臺動力學方程

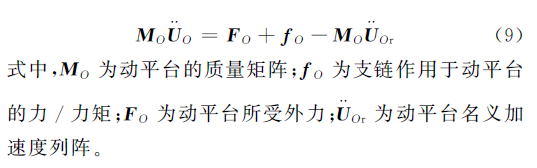

根據前文的假設,由于動平臺的剛度很大,故考慮成剛體,則動平臺與各個驅動分支連接結點不是獨立的.因此,假設動平臺與各個驅動分支連接結點一致,且各驅動分支對動平臺的力與作用在動平臺的外力相平衡,由此可以分別得到系統的運動學約束方程及其動力學方程.根據對動平臺的動力學分析作為系統的動力學約束,有

１．４　系統動力學方程的裝配

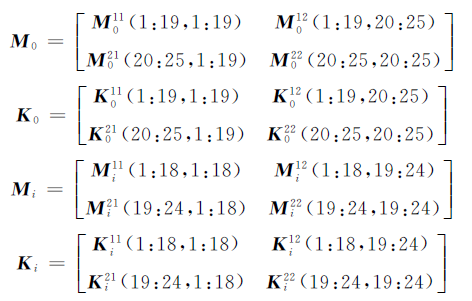

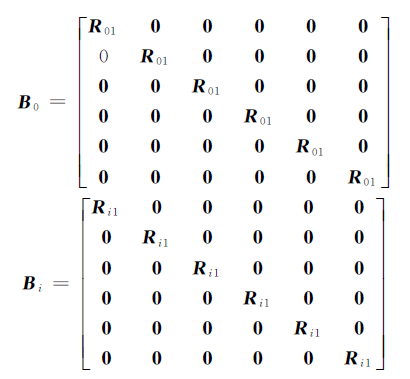

將分支系統中的質量矩陣、剛度矩陣分解成以下形式:

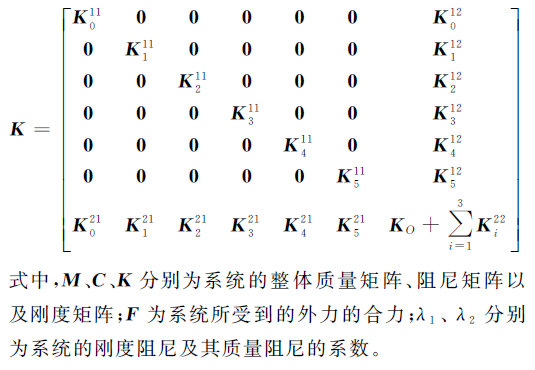

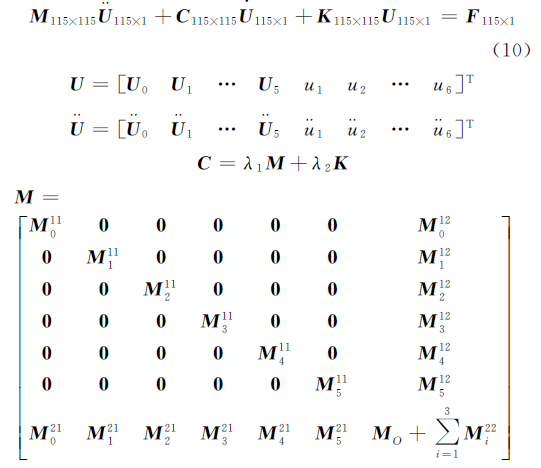

通過將各個分支動力學方程(式(８))與動平臺動力學方程(式(９))結合,再結合文獻-中的運動約束方程即可得到５-UPS/PRPU 冗余驅動并聯機床整體彈性動力學方程:

構造冗余驅動并聯機構的方法有三種:① 將被動運動副替換為主動運動副,即關節式的冗余驅動;② 支鏈?zhǔn)降娜哂囹?qū)動,即通過添加一條或多條驅動支鏈從而使機構的實際驅動鏈數目超過其運動所需的支鏈數目;③ 以上兩種方法的綜合.５-UPS/PRPU 冗余驅動并聯機床屬于第一種類型,即通過添加冗余電機從而構造出冗余驅動.值得注意的是,冗余電機的添加,使得整個系統具有６個驅動輸入.理論上而言,機床的任意位姿都對應著無窮多組解.因此,在確定各個分支的驅動力時,允許根據不同的優化目標通過采用不同的優化算法優化機床分支的驅動力.考慮到實際的加工問題,本文采用文獻中的優化方法,根據達朗伯原理求解冗余分支的驅動力,從而以使冗余分支的大滑塊能夠更好地跟隨動平臺運動為優化目標.另外,對于非冗余驅動并聯機床的驅動力,則可根據拉格朗日方程直接求出.機床剛體動力學的部分不再贅述.

２.動態響應分析

２．１　機床動態響應特性分析

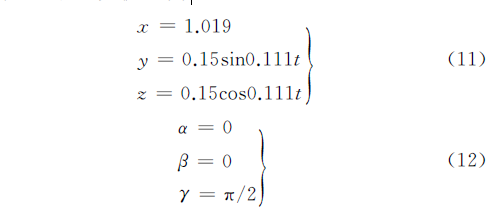

為了分析系統的動態響應特性,令５-UPS/PRPU 五自由度冗余驅動并聯機床的動平臺中心的運動軌跡為

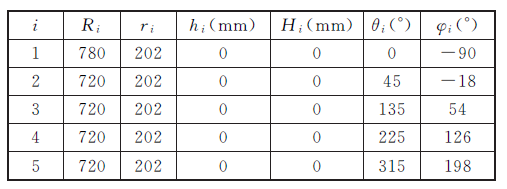

表１　機床基本結構參數

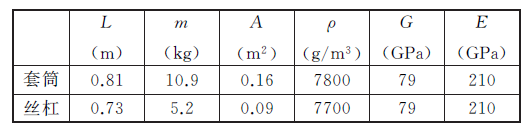

表２　UPS 分支基本結構參數

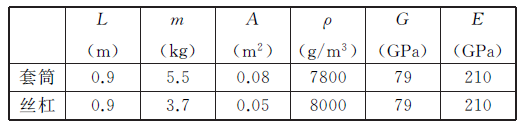

表３　PRPU 分支基本結構參數

動平臺的質量為４５ kg, 密度為７８００kg/m３ ,剪切彈性模量為７９ GPa,拉壓彈性模量為２１０ GPa.為了比較機床在冗余驅動與非冗余驅動的動態響應特性,分別計算了５-UPS/PRPU 冗余驅動并聯機床與其相應的５-UPS/PRPU 非冗余驅動并聯機床動平臺中心的彈性位移以及對應的剛性位移.如圖５~圖１０所示,實線部分表示冗余驅動并聯機床動平臺中心的彈性位移,虛線部分表示非冗余驅動并聯機床動平臺中心的彈性位移.

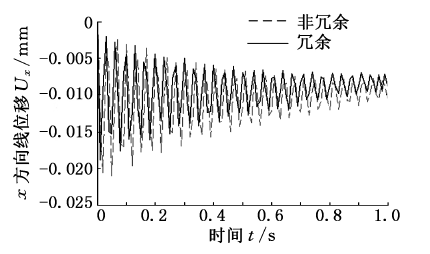

圖５　沿x 軸方向的線位移

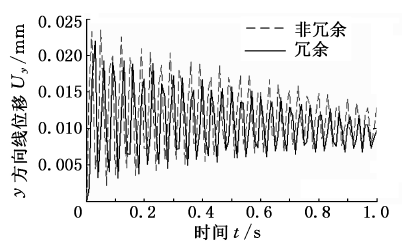

圖６　沿y 軸方向的線位移

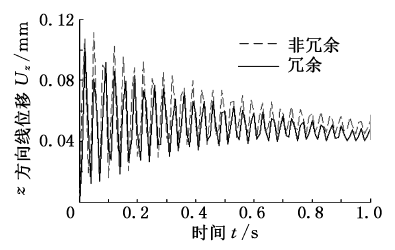

圖７　沿z 軸方向的線位移

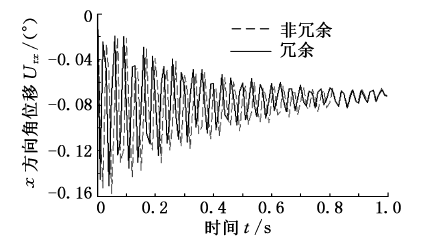

圖８　沿x 軸方向的角位移

比較分析圖５ ~圖１０可知冗余驅動對機床整體動態響應的影響情況.對于冗余驅動并聯機床,由分支變形引起平臺中心在x 、y 、z 方向的線/角位移的最大誤差值分別為－０．０１８９ mm、０.０２１９ mm、０．１００８ mm;－０．１５０７°、０．１３６１°、

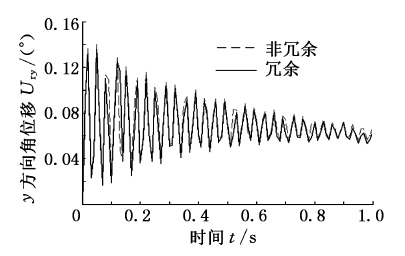

圖９　沿y 軸方向的角位移

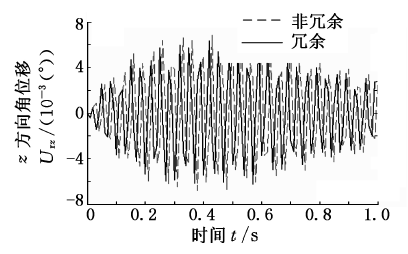

圖１０　沿z 軸方向的角位移

０.００６４°.而對于非冗余驅動并聯機床,各個方向的最大誤差值分別為－０．０２１ mm、０．０２３６ mm、０．１１１４ mm;－０．１５８１°、０．１４０３°、０．００６８°.由此可見,無論是對于冗余驅動還是非冗余驅動并聯機床,最大移動誤差均沿z 方向,轉動方向的最大誤差值均沿x 方向.除此之外,可以看出該冗余驅動并聯機床在x 、y 、z 三個方向的移動誤差及x 、y 方向的轉動誤差均小于其非冗余驅動并聯機床,且最大移動誤差減小了０．０１０６ mm,最大轉動誤差減小了０．０４２°.因而可以得出冗余驅動可以改善機床的動態響應特性的結論.

需要說明的是,由于各個方向的實際位移均以某一數值為中心往復波動,說明其動平臺中心點由于各個驅動分支變形所引起的彈性位移是以某一點為中心的彈性振動.

２．２　仿真驗證

該冗余驅動并聯機床的固有頻率由下式得到:

通過觀察式(１３)不難發現,該機床的整體質量矩陣和剛度矩陣均與機床的位姿相關,因此,計算了機床在不同位姿下的固有頻率,并通過有限元軟件中的模態分析進行驗證.圖１１所示為機床在初始位姿時各階固有頻率在有限元仿真軟件

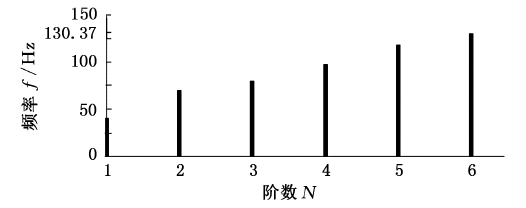

圖１１　冗余驅動并聯機床各階固有頻率仿真結果

中的計算結果,比較分析可知,本文理論模型所得結果與有限元仿真結果的變化趨勢一致,可以在一定程度上證明本文模型的有效性.

３.結論

(１)本文結合有限單元法與子結構法推導了５-UPS/PRPU 冗余驅動并聯機床的彈性動力學模型.

(２)比較了５-UPS/PRPU 冗余驅動并聯機床與其非冗余驅動并聯機床的動態響應特性.

(３)冗余驅動可以在一定程度上改善冗余驅動并聯機床的動態響應特性.此外,可以采用本文的方法對系統結構進行優化;通過理論分析找到機床誤差最小的位置,從而進行軌跡規劃,提高機床加工精度.
