空分機組聯軸器護罩油漬分析及密封氣調試
2017-7-12 來源：西安陜鼓動力股份有限公司系統服務服務部 作者：趙曉峰 段巖博 袁風華
摘要:針對某鋼廠兩臺EIZ80－4空壓機在運行過程中聯軸器護罩殼體上表面、護罩下部底座表面出現大量油漬的現象，對其產生原因進行分析，并對故障進行處理，確保設備的安全運行。并結合此次出現的問題，提出空分機組進氣室密封氣調試方法及處理注意事項。
關鍵詞:空壓機、油漬、進氣室、密封壓力
一、前言

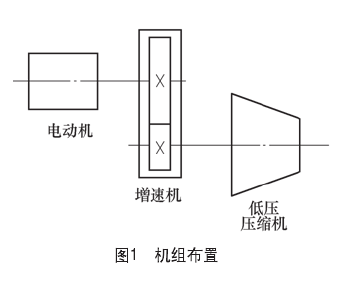

某鋼廠兩臺EIZ80－4空分機組是由西安陜鼓動力股份有限公司生產制造的離心式壓縮機，機組布置示意圖如圖1所示，此套空分壓縮機采用軸向進氣，減少了徑向進氣的流動損失，并在進口設置導葉調節裝置。其轉子由四級三元流葉輪構成，并且前三級葉輪每級后均布置兩套氣體冷卻器管束，即一級壓縮一級冷卻，冷卻管束置于機殼內，氣體流程短，壓力損失小，并
且充分冷卻。由于上述特點，此機組有效率高、能耗低，占地面積小，運行穩定，噪聲低，便于拆裝維修等特點。電動機型號：T11000－4，功率：11 000k W，轉速：1 500r/min。齒輪箱型號：GS630－21，速比：7 522/1 500，傳遞功率：11 000k W。電動機和齒輪箱間通過疊片撓性聯軸器連接，齒輪箱和風機之間通過剛性聯軸器連接。
二、故障現象與分析
1. 故障現象

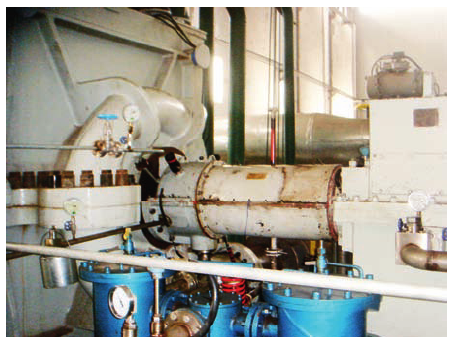

油漬出現位置如圖2所示。2012年9月根據用戶要求對兩臺EIZ80－4機組性能下降和振動較大的故障進
圖2 機組出現油漬
行處理，處理完成后，用戶提出空壓機在運行過程中聯軸器護罩通氣罩噴出油氣較多，導致機組短時間內護罩殼體上表面、護罩下部底座表面出現大量油漬，需要定期擦拭、清理，雖然不影響機組的運行，但操作維護人員希望提出解決方案，減少油漬的產生。
2. 原因分析
經現場查看分析，進氣側密封氣壓力已調整達到0.1MPa，排氣側密封氣壓力達到了0.08MPa，分析認為與密封氣壓力高、流量大有一定關系，造成大量密封氣進入軸承箱內，并隨潤滑油回油口進入油箱，因護罩回油管及護罩內部與整個回油管路及油箱連通；且由于排油煙風機選型根據油箱體積及機組各密封部位面積設計，無法將大量進入回油管線及油箱中密封氣排放，導致護罩內氣體形成正壓，含有大量氣體的潤滑油通過通氣罩外泄。
三、空分進氣側密封結構與密封原理
1. 進氣側結構
空壓機進氣室為水平剖分，上下半螺栓連接。在進氣室軸承箱蓋中分面采用密封膠條和密封氣進行密封，軸向通過油封及對油封充入密封氣，徹底杜絕油或油霧滲漏到進氣口被吸入到機殼內部。密封氣進、排氣接口詳見隨機圖樣。
2. 密封原理
空壓機組開機前，密封空氣由外部儀表氣源進行供氣，當機組正常運行后密封空氣來自空壓機第一級葉輪后，實現空壓機的自密封。機組潤滑油循環、起動前，必須打開密封空氣閥門，保證空壓機進氣側密封腔壓力大于5k Pa（一般進氣室部位為負壓2~3 k Pa）。
四、現場處理方案

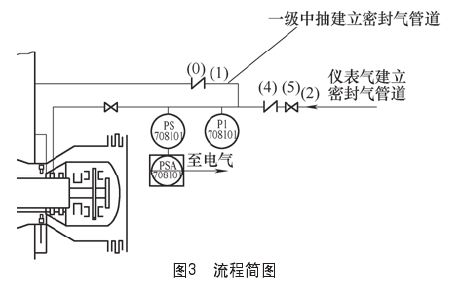

由于現場壓力開關的位置及聯鎖值設置為0.08 MPa，并與潤滑油泵起動進行了聯鎖，無法降低密封氣供氣壓力，現場進氣側密封氣管路、儀表安裝方式如圖3所示。經分析，提出如下處理方案。1）壓力開關移至手動調節閥前，閥后單獨安裝壓力表。2）通過手動調節閥調節空壓機進氣側密封壓力，以密封腔輪室氣封壓力在10k Pa左右為宜，不低于5k Pa（主要作用：一方面可對潤滑油的滲出起到一定的阻礙
作用，另一方面則可將滲漏出的潤滑油引流至密封氣排放口），輪室氣封壓力低報警值設定為4k Pa。3 ）空壓機排氣側儀表氣源通過手動閥調壓至50k Pa左右進入密封。
五、密封氣調試方法及注意事項
結合該用戶問題的處理，空分機組從R I K80到E I Z140等多個型號機組，但其密封氣調試安裝方法基本相同，安裝調試前需詳細查看機組總成密封氣體流程圖，按流程圖進行管路、儀表、閥門的安裝，并仔細根據隨機圖樣核對各密封氣進排氣接口。按以下操作注意事項完成密封氣調試：1）空壓機進氣、排氣側設置密封氣，儀表氣源通過針閥應調壓至50~60k Pa左右進入密封腔，在調壓閥后一般選用量程為0~250k Pa壓力表。2）進氣側密封氣進氣管路設置雙觸點壓力開關；直接送至低壓電氣，控制兩臺潤滑油泵，設定值L＝20k P a，確保密封氣壓力不正常時潤滑油泵不能“就地”手動起動，同樣潤滑油泵“就地”手動運行時若密封氣壓力不正常聯鎖潤滑油泵停止。3）現場變送器壓力顯示調整至30%~50%（變送器量程為0~25k Pa），機組運行時密封腔（輪室壓力）正常壓力應在5~10k Pa，并實現密封腔內氣封壓力在控制室遠程監測，密封腔壓力異常時及時報警，低于4k Pa予以壓力低報警。4）及時打開位于輪室底部密封氣排放口的絲堵或球閥，確保密封氣的正常排放。5）進氣室下部密封氣一般靠近機殼的孔為密封氣壓力監測用孔，另外一個為密封氣排放用孔，防止接錯。6）密封腔壓力低報警時，操作人員應根據實際情況考慮必要時手動停機。
