捷克數控鏜床主軸刀具放松液壓系統改造
2021-7-5 來源： 中冶陜壓重工設備有限公司 作者：劉巨鵬
摘要：以捷克W200HENC鏜床主軸刀具放松不到位故障為例，分析了刀具放松不到位的主要原因，對刀具放松獨立液壓系統進行了改造，實現了預期的目的。
關鍵詞：鏜床主軸；刀具放松；液壓系統；改造
數控鏜床具有鏜、銑、鉆、鉸、擴、锪孔及攻螺紋等功能，配備各種銑頭，可實現工件一次裝夾，五面加工，一機多用，從而提高加工質量和生產效率。但頻繁出現主軸刀具放松不到位、無法正常工作的情況。以下以捷克W200HENC鏜床出現刀具放松不到位故障為例，進行分析和處理。
1、故障診斷分析準備
W200HENC鏜床改造前液壓系統如圖1所示，主要實現X軸、主軸箱、方套及鏜桿等的夾緊放松、主軸變速、主軸制動及刀具放松等功能，由此分析刀具放松不到位主要有以下原因：①泵壓力不足。②管路泄露。③放松液壓缸竄腔或研死。

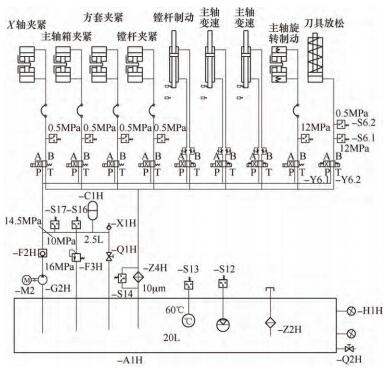

圖1 機床改造前液壓系統
2、故障診斷過程
有以上三點分析作為維修前期準備，接下來進行故障判斷和排除就變得十分清晰和明確。從以下三方面進行檢查并排除故障：①泵壓力檢測包括泵內齒輪、配油盤及泵體磨損檢查。②管路泄露包括接頭、控制閥、密封元件老化、損壞檢查。③液壓缸密封及研傷檢查。
通過以上幾方面檢查，結果發現問題是泵壓力不足，為7～8MPa，低于12MPa。接下來對泵單獨進行檢查。
3、展開維修工作
經過對液壓泵分解檢查，發現泵內齒輪、配油盤及泵體間有輕微磨損，造成泵出口壓力下降到7～8MPa。雖該壓力能滿足其他運動部件夾緊放松壓力要求，但無法滿足刀具放松要求，導致系統報警，機床無法正常工作。
為了排除此故障，只能頻繁更換液壓泵，既不經濟，又耽誤生產。為此決定單獨設計一套獨立液壓系統，專門實現刀具放松功能，如圖2所示。該系統采用原系統同型號進口高壓齒輪泵，其他液壓元件、附件均選國產。

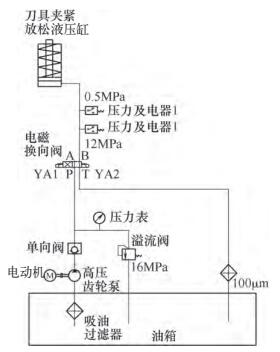

圖2 改造后刀具放松獨立液壓系統
4、 結語
待液壓系統安裝到位后，電器技術人員接好控制電路，經調試可完全實現刀具放松功能，維修改造工作圓滿結束。
