CCMT2022部分展品綜述之六：激光加工類機床
2022-3-31 來源：機床協會 作者：-
六、激光加工類機床
1．概況
激光加工類機床作為一種利用激光束熱能實現切割的專業機床設備，近年來發展迅速。據已有資料，激光加工類機床展商10余家，展品20多臺。提供展品資料的展商有大族激光、江蘇亞威、濟南邦德、江蘇金方圓、大族粵銘、深圳迪能、北京電加工所、江蘇合泰、南通麥斯鐵、和和機械、西刻標識、信宜華輝、阿格頓、埃馬克等。
主要展品有激光切割機、激光切管機、激光焊接機器人、激光打標機、多用途激光焊接設備等。
2．激光加工類展品主要技術特色
（1）大功率。由于大功率光纖激光器制造技術及制造成本的突破，搭載萬瓦級以上激光器展品的數量急劇增長，同時機床切割范圍也在向著大幅面發展。如江蘇亞威4萬瓦的1530HLF系列切割機；深圳迪能D-Soar Plus-G光纖激光切割機，可選擇3萬瓦激光器；濟南邦德激光股份有限公司Dream系列激光切板機，能配置4萬瓦激光器，切割幅面6100mm×2500mm；南通麥斯鐵MLC128025激光切割機的加工區域8050mm×2550mm，加工板材尺寸8000mm×2500mm。
（2）高動態性能。先進結構形式和新材料的應用，同時結合直驅直聯的驅動方式，使機床具有高動態特性。如江蘇亞威1530HLF系列高速光纖激光切割機采用龍門雙驅結構，輕量化高剛性激光焊接鋼橫梁，最快聯動速度170m/min，最大加速度2.0g；濟南邦德Dream系列激光切板機采用直線電機驅動，碳纖維橫梁，最大聯動速度200m/min，最大加速度4g；大族激光G6025HF激光切割機應用中空一體床身、航空鑄鋁橫梁，X、Y軸最大定位速度160m/min，最大加速度2.5g。
（3）智能化。控制系統智能技術的高度集成、各種特色軟件應用，使操作控制更簡單，機床更智能。如濟南邦德Dream系列激光切板機配置自主研發的BodorThinker4.0智能控制系統，具有光眼尋邊、激光頭主動防碰撞、無廢邊切割、厚板切割過熱補償功能；大族粵銘光纖激光切割機和激光切管機配置完整的切割工藝參數庫，“全時切割、高效切割”的專業切管軟件；江蘇亞威1530HLF系列激光切割機，智能化操作界面，全天候設備狀態監控與切割，專家參數庫可實現智能守護，可搭載遠程診斷健康保障系統、生產管理系統、亞威智云工業互聯網平臺，實現車間透明化。
（4）自動化。如江蘇亞威1530HLF系列切割機、江蘇金方圓LTP6022激光切管機、和和機械SLT-102FIBER激光切管機都能實現從自動備料架進料、材料自動校準、自動送料及傾轉、激光切割至自動下料，全自動化加工。部分展品具有自動換割嘴功能，如亞威的1530HLF系列切割機。
3．典型展品
江蘇亞威機床股份有限公司1530HLF系列高速光纖激光切割機。采用龍門雙驅結構，輕量化高剛性激光焊接鋼橫梁，獨有的切割頭360°防撞技術，最快聯動速度達到170m/min，最大加速度可達2.0g；搭載自主開發的“Thunder Cutting”雷暴切割技術，實現40kW超高功率200mm不銹鋼穩定切割；機床智能化操作界面，全天候設備狀態監控與切割，專家參數庫可實現智能守護，同時可配套兼容自動換割嘴、切割余料快速再生產、亞威上下料、料庫等自動化設備，可搭載遠程診斷健康保障系統、生產管理系統、亞威智云工業互聯網平臺，實現車間透明化。

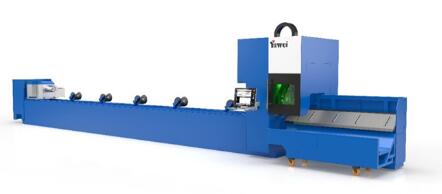

江蘇亞威機床股份有限公司YLT-6020YLT系列高速激光切管機。可加工最大管材直徑Φ200mm，最大管重120kg；最快定位速度100m/min，加速度1.2g，卡盤最高旋轉速度120r/min。配備知名品牌的傳動功能部件，IPG光纖激光器，夾緊力自動調整的卡盤。采用總線實時系統，管材中心偏差實時補償，誤差測量，精度與效率參數準確匹配；搭載全自動上料系統，可實現管材大批量自動加工。
濟南邦德激光股份有限公司Dream系列激光切板機。導軌安裝部分和礦物整體澆鑄的大理石礦物鑄件床身，碳纖維橫梁，直線電機驅動，配置雙擺切割頭和多工位噴嘴，噴嘴能自動交換及自動清洗；最大聯動速度200m/min，最大加速度4g，激光功率6kW-40kW可選；配置自主研發BodorThinker4.0智能控制系統，具有光眼尋邊、激光頭主動防碰撞、無廢邊切割、厚板切割過熱補償、起步清渣、切割氣壓恒穩等功能；標配BodorCutting 3.0切割工藝庫，具備強大的兼容性及數據處理能力。
濟南邦德激光股份有限公司M系列激光切管機。采用立式床身，四卡盤側掛結構，模塊化設計，配置自主研發BodorThinker 4.0智能控制系統，可根據用戶輸入的管材壁厚及材料，匹配切割工藝，實現自動標定、尋邊、加工等功能；可加工圓管、方管、矩形管、槽鋼、角鋼、H型鋼等。
大族激光智能裝備集團有限公司P6018D激光切管機。焊接式床身、伺服跟隨式浮動支撐機構、機械式自定心四爪卡盤、捆料分撥式全自動上料機構、滑落跟隨式自動下料機構；可實現管材與型材有序上料、夾料、旋轉、切割、進給、切斷、下料等批量生產加工，切割加工方管、矩形管、圓管、橢圓管和異形管等管材及角鋼、槽鋼、工字鋼、T形鋼等型材，可切割碳鋼、不銹鋼、鋁合金、銅合金、鈦合金等金屬管材。

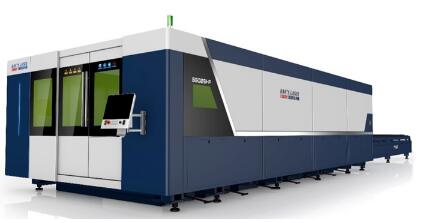

大族激光智能裝備集團有限公司G6025HF激光切割機。中空一體床身、航空鑄鋁橫梁、獨有的抽風系統；X、Y軸定位精度±0.03mm/m、重復定位精度±0.02mm（JIS），最高定位速度160m/min，最大加速度 2.5g；具有混配低氣壓切割、自適應無感穿孔切割和變頻穿孔等功能，針對中厚板切割過程中傳感器電壓出現零漂，進行內容算法補償，實現萬瓦機床穩定穿孔切割。
江蘇金方圓數控機床有限公司LTP6022激光切管機。加工范圍圓管Φ80-Φ320mm，方管□80-□200mm，可加工工字鋼、L型等復雜形狀的工件；采用總線和隨控一體系統，配置自動上下料裝置，可全自動完成上料、切割、下料全過程。
廣東大族粵銘激光集團股份有限公司HyTube6522全自動光纖激光切管機。PRECITEC光纖激光切割頭，獨特的浮動托管裝置，自動整捆上料；管材直線定位速度100m/min，旋轉定位速度120m/min；管材截面自動識別，精確控制輔助氣體氣壓和卡盤夾持力的高精度伺服比例閥；搭載人機界面友好、操作簡單的專業數控系統，“全時切割、高效切割”的專業切管軟件，完整的切割工藝參數庫，并且備有人性化的參數界面，根據管材類型實現“一鍵式設定”加工工藝，也可在界面中修改激光切割工藝參數。
廣東大族粵銘激光集團股份有限公司HyRobot W20三維機器人光纖激光焊接機。六軸聯動工業機器人，非接觸式焊縫跟蹤系統，實時檢測和糾正焊縫偏差，遠程操控（包括手機）功能，能適應不同焊材、不同形狀和尺寸的加工要求。
廣東大族粵銘激光集團股份有限公司Mach4020高功率光纖激光切割機。高強度龍門焊接機架，IPG激光器、PRECITEC光纖激光切割頭，操作簡單的智能內嵌工藝數據庫，界面友好簡單易學的智能操作終端，光眼尋邊功能和支持二次切割功能，自動調焦、自主開發的變頻變焦穿孔技術，超時自動休眠節能和工作臺自動交換功能。
南通麥斯鐵數控機床有限公司MLC128025激光切割機。PRECITEC光纖激光切割頭，IPG激光發生器；加工區域8050mm×2550mm，加工板材尺寸8000mm×2500mm；切割區域內的床身表面全部覆蓋20mm厚的石墨板，切割區采用分區除塵設計，分時、分區、分段抽塵結構；具備遠程診斷、數據采集功能。
深圳迪能激光科技有限公司D-SoarPlus-G光纖激光切割機。可選配激光功率15kW/20kW/30kW大功率激光器，配備高扭矩伺服電機和高精度進口減速機，定制開發的總線控制系統，具有主動防御系統、防碰撞保護、行程智能控制等功能，可擴展對接機械手、折彎、焊接等系統配套設備，也可升級擴展對接生產管理MES系統及ERP系統。參展的同類產品還有第七代D-Solar系列高功率光纖激光切割機。
深圳迪能激光科技有限公司D-WinT220-B 坡口激光切管機。機床配置五個伺服軸，可三維切割管材，坡口角度±45°，切割頭6路循環水冷，全行程氣動卡盤，隨動上下料支撐裝置；可選配全自動上料系統，一次性完成V、X、Y等形狀的坡口切割。
和和機械（張家港）有限公司SLT-102FIBER激光切管機。機床具有11個伺服軸，其中X、Y、Z、A四軸聯動，A軸同步雙驅。配置高功率光纖激光器和自動供料、出料系統。可通過CAD/CAM系統，直接讀取CAD圖紙的數據，對各種形狀的碳鋼、不銹鋼、鋁等材質的管材進行精準切斷、挖孔加工，實現從自動備料架進料、激光切割至自動下料全自動化加工。

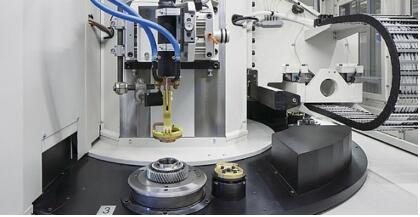

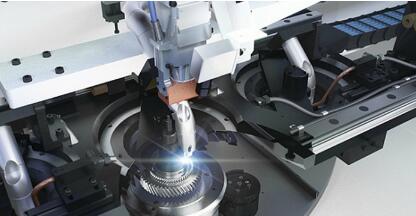

埃馬克（中國）機械有限公司太倉分公司ELC 160 HP 激光焊接機。將接箍壓裝、感應預熱（如果材料工藝需要）和最終的激光束焊接集成在一臺機床上，專用于棘輪換檔齒輪和離合器齒圈的激光焊接。采用旋轉臺式結構，將工件傳輸?shù)礁鱾€工作位置。每個工作位置上都有一個獨立的主軸單元，同步進行壓裝、預熱和焊接。激光焊接工位X軸用于調整焊縫位置、Z 軸用于調整焦點位置。接箍壓裝工位和焊接工位各裝備三個可交換工裝，可根據工件類型進行快速交換。
北京市電加工研究所有限公司LASER6120精密刀具激光刃磨。機床采用龍門式結構，機床具備五軸四聯動，其中A、C軸為光學軸，選用100W光纖激光源，激光波長1064nm，光束質量（M²）≤1.6，可選擇60W皮秒激光源；具備自動尋邊、自動對焦等功能；可滿足PCD、CVD、PCBN刀具（如機夾刀片、輪廓刀等）的刃口加工以及刀具表面斷屑槽的加工。
阿格頓（中國）Neo激光刃磨機床。六個伺服軸，其中Z、A、B軸為光學軸，可配置兩個托盤和機械手；操作系統簡單，備用手持控制器；Neo結構緊湊，占地面積約1m2（有機械手的約占2m2），主要用于超硬材料（PCBN、PCD）的可轉位刀片邊緣、后角和斷屑槽的加工。
