一種支架加工工藝改進技術
2020-9-29 來源： 中國航發北京航科發動機控制系統科技有限 作者：馬凡,尹三鵬,溫國柱,劉明陽
摘要： 通過對支架零件立臥加工的改進研究，對傳統加工工藝進行優化，選用臥式加工中心加工軸承孔及安裝槽，保證了軸承孔及安裝槽的一致性；增加工藝定位孔，采用雙圓柱銷定位，解決支架的裝夾定位問題。此方法改進可大幅縮短支架加工時間，提高零件合格率。
關鍵詞： 支架；臥式加工中心；雙圓柱銷；基準重合
某型號導彈的重要控制部件電動安全結構中，支架是電動機構的關鍵零件。在電動機構中，電機通過齒輪與絲杠實現傳動，絲杠轉動帶動叉桿，通過控制叉桿的在絲杠上的運動距離，實現電動機構的控制。電機、齒輪、叉桿等零件均安裝在支架上，支架的部分關鍵尺寸如圖 1 所示：① Φ19mm 孔中心與 18mm 槽中心的對稱度為 0.03mm ；② Φ19mm 孔中心與 6mm 安裝槽的位置尺寸 ±0.013mm。如果軸承孔與槽之間位置度不合格，將導致齒輪傳動卡滯、叉桿與支架運動干涉、叉桿運動達不到指定位置，整個電動機構安裝調試難度大，不能保證電動安全結構的合格交付。
采用原工藝方案，需要平磨加工支架底面和側面基準，由于支架結構特殊，平磨加工效率低；并且為滿足支架高位置度尺寸要求，需要高精度的立臥加工中心或五軸加工中心，對操作者的技能水平要求很高，在實際生產加工過程中，Φ19mm 孔中心與 18mm 槽對稱度在 0.02-0.06mm 之間，產品質量波動大，立臥加工中心加工效率低。因此，需要對支架的加工工藝進行改進，解決對稱度超差，平磨及立臥加工中心效率低的問題，并降低操作難度。

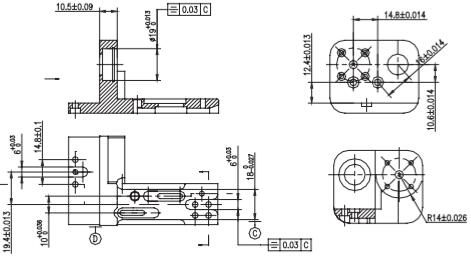

圖1 支架關鍵尺寸
1 、原工藝方案
原工藝方案：①粗加工：立銑加工四方后，快絲加工支架的外形，然后對零件進行穩定處理。②半精加工：兩道平磨工序，第一道平磨加工底面的基準面，第二道平磨，利用底面定位，加工垂直面，厚度尺寸公差 ±0.007mm。平磨后，利用銑床加工部分非關鍵尺寸。③精加工：利用立式加工中心，加工 Φ3.5mm 和Φ2.8mm 工藝定位孔，立臥加工中心通過專用夾具，加工支架上端面及 2 個側面所有內容，再加工底面槽及側面圓弧，最后去毛刺，拋光。
2 、存在的問題及原因分析
原工藝方案加工產品周期長，加工效率低，影響零件交付。分析原因：平磨加工難度大，加工周期長，立臥加工中心加工時，為保證位置度合格，需要反復找正零件的基準面，找正難度大，加工效率低且加工質量難以保證。
①為保證支架的定位精度，需要安排兩道平磨工序。工序一：保證平面 3 與基準 A 垂直度 0.01mm，如圖 2 所示；工序二：需平磨 2 個垂直面，且對雙基準垂直度要求為 0.02mm，如圖 3 所示 , 這二道平磨工序加工難度大，對加工者的技能水平要求高，為保證位置尺寸的合格，需 100% 測量位置度，導致二道平磨工序報廢率高，質量不穩定，加工效率低。
圖2 平磨工序一
②立臥加工中心加工時，為了保證高位置度要求，加工時需要保證基準的一致性，加工前找正基準面 D在 0.005mm 以內，且由于零件小，裝夾位置有限，零件需要倒換一次壓緊位置，倒換壓緊位置前后需要找正基準面。立臥加工中心在加工過程中，受溫度或其他因素影響，零件在批量加工過程中，需反復三坐標計量，調整立臥轉換化之間的誤差。

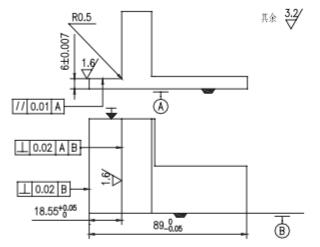

圖3 平磨工序二
3 、研究改進新工藝
通過研究分析，找到了造成支架加工質量不穩定，加工效率低的主要原因有：①定位基準不重合；②平磨半精加工質量差；③對設備精度及操作者技能水平要求高。
對此將工藝做如下改進：
分析支架零件的特點，改變零件的整體加工思路，利用設備自身的精度，使零件所有精尺寸和高位置度尺寸一次加工完成。
①立臥加工中心改臥式加工中心，利用臥式加工中心一次完成所有精加工要素的加工。
②由底面定位改側面定位，利用零件側面 R10mm圓角，增加 2 個 Φ2.5mm 的工藝定位孔 [1]，制作臥式加工中心夾具，如圖 4 所示，為增加定位銷的強度和定位精度，夾具定位銷使用雙圓柱銷 [2]。
③調整平磨的加工內容，降低平磨的加工難度，如圖 5 所示。
改進后的工藝方案：
①粗加工：立銑加工四方后，利用快絲加工出支架的外形，然后進行穩定處理。②半精加工：一道平磨工序，加工五個平面。平磨后，銑床加工部分非關鍵尺寸。③精加工：利用立式加工中心，加工側面兩個 2.5mm 工藝定位孔，臥式加工中心通過專用夾具和工藝孔定位，加工支架上端面及 2 個側面所有內容，然后立式加工中心加工底面槽及側面圓弧，最后去毛刺，拋光。

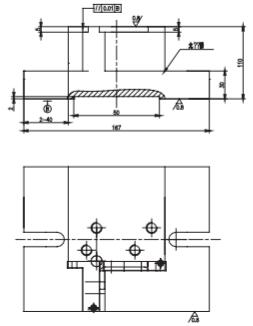

圖4 臥式加工中心夾具

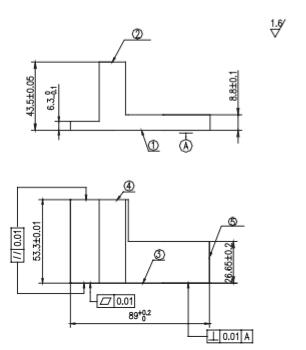

圖5 改進后的平磨工序
改進后，利用鉿挺臥式加工中心對支架進行小批量試加工，零件三坐標計量合格，且質量穩定。
4 、結語
通過對支架加工工藝的改進，不僅解決了長期存在的質量不穩定，而且大大縮短了產品的加工周期，提高了生產效率。因此針對不同的生產條件，對產品進行合理的工藝改進是實現質量保證和產能提升的關鍵思路。
