高效檢測電機五類工作系統，F(xiàn)OTRIC推出3款解決方案
2019-1-11 來源：- 作者：-
上海2019年1月11日電 近日，全球資深熱像品牌FOTRIC，就高效檢測電機五類工作系統，推出3套紅外熱像監測方案。目前，在我國電機系統用電量約占全國用電量的60% ，是非常重要的生產設備，幾乎覆蓋每個生產領域。因此，電機的診斷非常重要，又因電機的診斷涉及較多技術領域，導致并非所有的溫度診斷法都能對電機進行全面的預測性檢測。這時就需要采用紅外熱成像技術對電機系統進行全面的預測性檢測。
為什么紅外熱成像技術，能對電機的五類工作系統進行預測性檢測？
因?yàn)闊嵯駜x一次能夠捕獲幾萬乃至幾十萬點的溫度數據并生成紅外圖像。像素越多，同時測得的溫度數據越多，生成的紅外圖像越細膩，越能找到真正的熱點。FOTRIC設備維護型熱像儀，紅外像素從80x80…384x288…到640x480，多種選擇滿足各種需求。
對電機進行紅外熱成像檢測，需要了解不同電機各部位的溫度限值，以此來判斷電機是否存在異常。電機各部位的溫度限值：
與繞組接觸的鐵芯溫升（溫度計法）應不超過所接觸的繞組絕緣體的溫升限值（電阻法），即A級為60攝氏度，E級為75攝氏度，B級為80攝氏度，F(xiàn)級為100攝氏度，H級為125攝氏度。
滾動軸承溫度應不超過95攝氏度，滑動軸承的溫度應不超過80攝氏度。因溫度太高會使油質發生變化和破壞油膜。
現場測試時，定子溫度往往以不燙手為準。
FOTRIC X云熱像，能夠內置行業標準和專家經驗，這些溫度限值不用“死記硬背”，內置到云熱像內，可在進行設備檢測時自動調用，并給出設備的當前狀態。
對于電機的五類工作系統，如何進行紅外熱成像檢測？
對電機進行紅外熱成像檢測時應注意：
一、在額定負荷下溫升未超過溫升限度，僅由于環境溫度過高，而使電機溫度超過最大允許工作溫度。這種現象說明電機本身是正常的。
解決辦法：用人工方法使環境溫度下降，如辦不到，則必須減負載運行。
二、在額定負載下溫升超出銘牌規定。不管什么情況，均屬電機有故障，必須停機檢查，特別對溫升突然變大更要注意。其原因有：
（一）電氣系統故障
電機控制電路三相不平衡
熱像圖直觀呈現問題狀態。
電機與電纜接頭發熱
對于此類故障，可清潔電纜接頭表面后，緊固電纜接頭螺釘。
（ 二）機械系統故障
電機軸承熱缺陷
熱像圖直觀反映，電機軸承處溫度最高，在電機端蓋表面有向外擴散的熱傳導趨勢。
（三）絕緣系統故障以及磁路系統故障
電機絕緣材料老化、定轉子相擦、匝間短路、局部鐵芯損壞、鐵芯片間短路、過載。
通過紅外熱成像檢測，可以發現電機整個定子表面溫度非常高，電機定子兩端溫度較低，中間較高，此類異常可能由于過載或者絕緣材料老化導致。并非散熱異常引起。而定子表面局部發熱，可能由于局部鐵芯損壞、鐵芯片間短路、匝間短路導致。

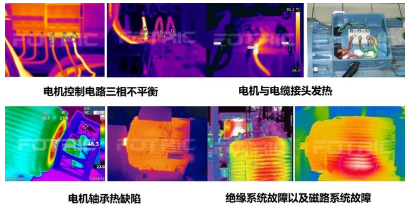

電氣、機械、絕緣系統故障紅外檢測熱像圖
（四）散熱系統故障
風扇損壞、風扇未緊固、風道堵塞、風溫不正常。
根據紅外熱像分析：整個電機定子表面溫度幾乎一致，電機定子表面沒有因尾端散熱系統而引起對流降溫現象。因此可以確認此類故障屬于散熱不良。
電機散熱系統，現場測試時，我們可能會遇到：
若現場實際測試時，碰到電機接線盒外殼溫度分布異常，局部發熱，可能外殼溫度不高，但是一定要引起注意！
根據斯特藩-玻爾茲曼定律/Stefan Blotzmann Law：J =ε*δ* T4。熱輻射約等于溫度T的4次冪。所以電機的內部故障會熱傳導至電機外殼表面，并且有較為明顯的熱梯度顯示。
打開之后，我們發現：接線盒內部進水，電纜接頭已經氧化。應當立即調整。
對于電機生產商，需要知道電機內部溫度，我們?cè)撛趺崔k？
雖然紅外熱像儀無法測試電機內部精確溫度，不過根據電機外表面的溫度分布，可以簡單計算出電機內部的溫度高低。
我們看一下檢測實例：
我們要測試一個B級電機的溫度。其最高溫度限制為80攝氏度。我們先用熱像儀測試電機外表面的溫度最高處，然后用一個接觸式的K型熱電偶溫度探頭，接入到與剛才外表面高溫處對應的內部區域（注意絕緣）。
之后，同時用熱像儀與接觸式的熱電偶測試電機溫度，等溫度穩定之后，計算出熱像儀與熱電偶的溫度差值，這個溫度差值就是修正值。通過試驗我們得知：
B級電機的表面與內部的溫差一般在25攝氏度-30攝氏度左右。所以只要B級電機的外表面溫度穩定在50攝氏度-60攝氏度以下，即可保證電機的正常運行！
請注意：不同絕緣等級的電機內部空間和溫度都不一樣，若被測電機絕緣等級改變，可以根據上面的步驟重新計算出修正值。

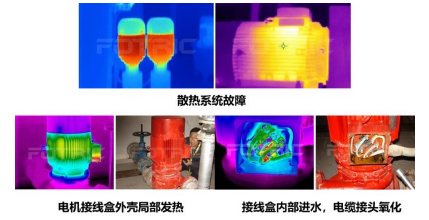

電機散熱系統、接線盒故障紅外檢測熱像圖
對于電機檢測，怎么選擇熱像儀?

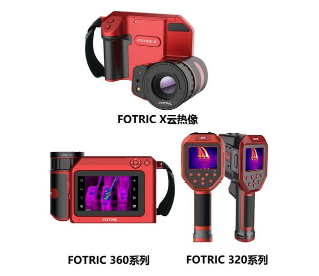

1、小成本手持熱像儀
如追求便捷性，可選擇FOTRIC 320系列，－20攝氏度~650攝氏度寬量程，有利于現場攜帶，流動觀察電機。并且，單臺投入成本小，操作簡單上手快，一線技術員隨時取隨時用。
2、專家診斷型熱像儀
如希望進行智能診斷，追求優質的成像畫面，可選擇FOTRIC 360系列，擁有2項專利技術：復合調色成像技術、高溫差均衡成像技術，帶來令人驚艷的成像畫質。
3、智慧運維云熱像
如希望對工廠所有設備以及日常的運維工作進行數字化管理，且與集團總部或下屬分公司進行跨地域協作，可選擇FOTRIC X云熱像，云服務支持所有數據上傳、下載，打破時空限制。
FOTRIC電機檢測紅外解決方案
