CCMT 2018萬能內外圓復合磨床展品評述
2018-10-30 來源：上海機床廠有限公司 作者：何雨倩
2018年4月9日，由中國機床工具工業協會主辦，并與上海市國際展覽有限公司共同承辦的第十屆中國數控機床展覽會（CCMT2018）在上海新國際博覽中心隆重開幕。通過跟蹤和總結國內外市場與產業發展趨勢，展會主題確定為：聚焦——數字•互聯•智造。這一主題響應了國內外機床工具消費市場的最新變化，凝練了國內外機床工具產業對未來發展方向的關注和思考。
展品主要看點:
數字化制造持續推進,眾多與制造模式變革緊密相關的數字化制造解決方案及相關產品，為處于變革中的廣大制造企業提供了學習、利用、借鑒的多種選擇。一批適應數字化制造環境的全球主流控制系統也同臺展示，軟硬結合，助力工業4.0工業革命的推進；
集成制造內涵和實踐不斷深化和延伸，展會上諸多復合機床、生產單元、生產線、多主軸多刀架機床、自動線單機展品，將工藝、工序、機床結構與功能、工作方式按照某一目標進行融合與集成，從而獲得高性能和高效率的產品，顯示出集成制造的強大優勢與良好的發展前景。
智能技術深入發展并得到廣泛應用，多種智能技術以軟件和功能形式貫穿于工藝制定、編程、模擬與檢查、設置與操作、過程控制與檢測、維護與保養等各環節各要素中，富含專業技能的工藝軟件、專家系統以及與人的溝通能力、虛擬與仿真、加工導航、工作環境感知與補償、對“力”的感知與控制、預測、視覺與聽覺等智能技術進一步融合了人機關系，為作業提供了卓越支撐；
專用機床呈現繁榮景象，展會上的專用機床整體呈現機型多、涉獵面廣、技術精湛、貼近市場，為那些需要高效高性能專用設備的客戶提供了一次非常難得的選購機會。
1、典型內外圓復合磨床評述
1.1 國外機床
瑞士STUDER（斯圖特）公司在本屆展會上展出了兩款外圓磨床和一款內圓磨床，型號分別為S41數控萬能內外圓磨床，KC33數控萬能內外圓磨床和S121數控萬能內圓磨床。

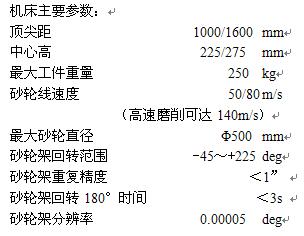

1) S41數控萬能內外圓磨床
S41是針對各種復雜磨削加工工藝需求所定制的數控萬能內外圓磨床。在該款磨床上配有直線電機的高精度軸驅動系統，超快速度的B-軸直接驅動，多選擇的砂輪頭架配置形式。
配置直接驅動的轉塔式砂輪架刀架，分辨率可達0.00005°，砂輪架可以自動回轉，可用多達4個砂輪進行磨削加工；頭架的C軸可以進行非圓成形磨削和螺紋磨削；機床床身是具有卓越抗振特性和良好熱穩定性能的人造花崗巖床身。
圖1 S41外形圖
2) KC33數控萬能內外圓磨床
KC33數控萬能內外圓磨床適用于單件和批量磨削中型尺寸的工件，機床具有頂尖距650mm和1000mm兩種配置，中心高度175mm，頂尖支承最大工件重量可達120kg。
在一次裝夾的情況下，可以完成內外圓磨床，機床床身為剛性卓越的鑄鐵床身，即便機床使用多年也可以保證最佳的精度，加工性能和可靠性；通過實用性極佳的斯圖特磨削軟件以及實踐驗證的圖標編程，即便是缺乏經驗的客戶也可以快速優化機床加工能力。

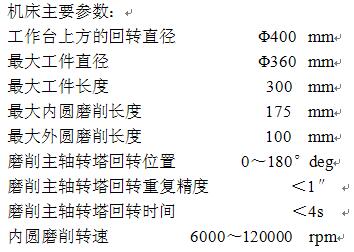

3) S121數控萬能內圓磨床
S121適用于各種內圓磨削應用的實用型機床，適合磨削單件和小批量生產的中小型工件。
機床配置一根固定主軸或兩根磨削主軸的主軸轉塔；頭架的C軸功能可用于磨削非圓成型磨削和螺紋磨削；機床床身是具有卓越抗振特性和良好熱穩定性能的人造花崗巖床身。
1.2 中國臺灣地區機床
此次展會上有多家臺灣地區磨床廠商展出了產品，臺灣地區磨床廠家有臺灣鍵和機床等，無論從外觀上，還是從機床總體布局上，近幾年取得了非常大的進步。這次臺灣鍵和展出了JHP2003CNC數控外圓磨床、JHI150CNC數控內圓磨床（見圖2）、JHC18CNC無心磨床、JHG15010中心孔磨床和JHD1503CNC數控雙主軸內外圓磨床。
其中JHD1503CNC數控雙主軸內外圓磨床采用伺服三軸傳動，達到高精度的磨削加工，磨削內圓直徑范圍Φ6 mm～Φ120 mm，最大內圓磨削長度100 mm，外圓磨削最大直徑Φ150 mm，最大工件重量70 kg。
圖2 JHI150CNC數控內圓磨床
1.3 國內機床

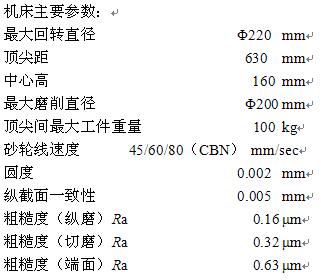

北京第二機床廠有限公司展出了一臺MKS1620×630數控端面外圓磨床，該機床是該公司吸收消化國外先進技術，自行研制的中、小型規格數控端面外圓磨床，具有結構緊湊、整體剛性強、精度高等特點，適用于大批量生產中使用，是操作簡便、性能可靠、高性價比的數控端面外圓磨床。

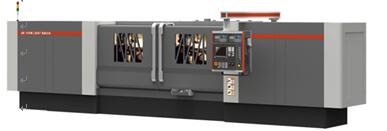

圖3 MKS1620×630數控端面外圓磨床

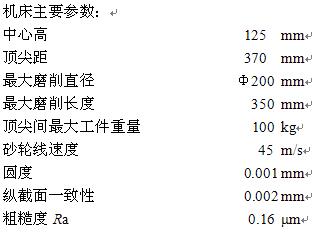

濟南四機數控機床有限公司展出了一臺J4K-077數控高精度端面外圓磨床，該機床適用于中小類零件的端面、外圓高精度磨削加工，尤其是 端面精度要求較高的零件磨削加工。
采用兩軸聯動數控系統，砂輪架和工作臺移動均采用交流伺服電機通過滾珠絲杠驅動，砂輪架進給導軌采用進口直線滾動導軌，保證進給精確、靈敏。配置自動測量?jī)x在線檢測，實現閉環自動磨削工作循環。
無錫昌億機床制造有限公司展出了兩臺數控內圓磨床MK2110和MK215，一臺多功能復合磨床MKF2115。
MKF2115由三個軸向組成，三軸運動均采用伺服電機滾珠絲杠驅動，其中X軸為進給系統，Z1、Z2軸均為往復系統為二軸聯動多功能數控磨床?？梢阅ハ鞴ぜ耐鈭A、內圓、內錐孔、端面等。
圖3 MKF2115示意圖

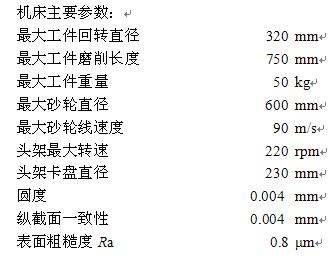

上海機床廠有限公司展出了一臺MK1620×750數控端面外圓磨床、MK8232/SD×750數控切點跟蹤曲軸磨床，并加裝了一臺關節機器人，完成工件自動上下料，實現自動化生產。
MK8232/SD×750數控切點跟蹤曲軸磨床是針對乘用車、貨車的動力總成廠的曲軸磨削，適用于發動機曲軸生產線中的四缸機、六缸機的曲軸磨削，該機床為國家重大專項“汽車發動機生產線用數控曲軸磨床、凸輪軸磨床”的專項課題成果產品。
本機床采用CBN高速砂輪技術和隨動磨削技術；X軸采用直線電機驅動靜壓導軌；在一次裝卡下能同時磨削曲軸主軸頸和連桿頸，縮短加工節拍；還配備了在線測量、自定心中心架、冷卻液過濾裝置、煙霧集塵裝置等。
圖4 MK1620×750和MK8232/SD×750示意圖
2、觀后感
通過參觀本次CCMT2018展會,看到了很多復合磨削機床，比如S41機床，運用復合加工技術，進行復合磨削工藝，實現一個功能區可互換配置不同結構和性能，實現工件一次裝夾，多工位加工，大大節約了成本、占地等。砂輪架B軸回轉的結構也實現了模塊化特點，根據用戶使用需求選用不同的組合磨頭。
國內也有很多復合磨削機床，但類似S41這樣砂輪架B軸回轉的機床還是很少的。
臺灣和無錫的內外圓磨床采用的是雙軸或三軸數控，進行內外圓磨削加工，但是對于外圓磨削有一定的局限性，與S41的形式是不同的。
我發現我國機床行業不少展品在產業化技術和深層次技術上還有較大差距，擺在我們面前的道路任重而道遠，國內企業應加強彼此之間的技術交流與合作，采取走出去、引進來的積極策略，緊跟國際先進水平，集中優勢力量提升技術水平，加速縮短與國外先進產品的差距，以客戶為中心，努力提高產品的穩定性和可靠性，解決好市場化與產業化的難題，提高國內企業的市場競爭力。
每通過一次展會，我們會或多或少學到一點，開闊我們的視野，但這還是遠遠不夠，我們國家是一個機床消費大國，各位行業同仁們，機床的模仿時代已經結束，加強自主創新，推動我國機床工具業由大變強，占領高端市場，創造自主品牌，提前邁進世界先進機床的行列。我們?cè)谝院蟮墓ぷ髦幸鄥⒓宇愃频幕顒?dòng)，通過多種媒體不斷了解、學習新的技術并應用于實際的工作之中，為上機廠的發展、重鑄輝煌貢獻出自己的一份力量。
3 、結語
在全球業界大力支持和共同參與下，第十屆中國數控機床展覽會（CCMT2018）經過5天的緊張忙碌，于4月13日?qǐng)A滿落下帷幕。展期雖只有短短5天，但各參展商背后的辛苦付出是數月甚至是一整年，其間也凝聚著主承辦方和各合作伙伴的不懈努力。
本屆展會以“聚焦——數字•互聯•智造”為主題，這既是當前世界工業變革的主流與大勢，也是我們面臨的機遇和挑戰。是在以兩化融合為特點的第四次工業革命大背景下，應對需求升級與競爭加劇、國內產能過剩與進口居高不下的嚴峻挑戰，實現裝備制造轉型升級的積極行動。
機床行業企業應緊跟時代，創新思維，精準發力，堅持高質量發展，加快轉型升級和新舊動能轉換步伐。要以做細做實中國制造，做大做強中國“質”造，做高做精中國“智”造為主線，大力推進科技創新，專注研發“原創”的高附加值產品，推動中國制造和服務邁上中高端，打造國際市場的“創新名片”。
CCMT2018展會雖已圓滿落幕，但其深遠影響和后續的溝通、交流及貿易往來將由此開啟。
