瑞士寶美技術(BUMOTEC)公司研發的S-191Linear車、銑、插、磨復合中心就是典型的加工棒料六面體零件的高效機床。其為7軸5聯動，布局為緊湊型斜床身結構，床身材料采用整體高強度抗振鑄鐵。
鑒于醫療器械零件的材質堅硬，故而機床剛性一定要強，正是考慮到這些關鍵要素，瑞士寶美公司采用有限元設計，并多次進行整機強度校驗，令機床在加工中游刃有余。
臥式安置的兩根車床主軸相對裝于床身的正面，左面是固定的正主軸，右側為副主軸，它可沿45°斜面進行立臥轉換，并可繞X軸進行A向回轉，同時又可作W軸的左右移動。
棒料由正主軸通孔自動送入，機床就對棒料露出的端部作車、銑加工。由于機床的兩根主軸可同步旋轉，故零件加工中棒料可自動從正主軸送入副主軸，隨后切斷一分為二。副主軸是六面加工的關鍵裝置，它接過正主軸傳來的零件，即可從水平位置轉90°至垂直向上位置，讓銑主軸加工露出的零件端部。
垂直設置的銑頭主軸由于可繞B軸回轉90°，同時銑頭的主軸箱本身能作上下、前后、左右運動。因此，它既可銑削正主軸裝夾零件所露出的零件右端部位，又可銑削副主軸所裝夾后露出的左端部位，鑒于上述功能，機床的兩根車削主軸經二次裝夾后，可對零件作六面加工。

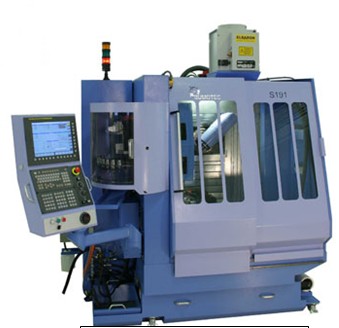

瑞士寶美S-191Linear復合加工中心
