1. 背景
近幾年來，高速切削技術已進入一個迅速發展的重要時期，現已成為金屬切削發展的方向之一。因此，與之相適應而生產的HSK 接口的高速切削加工機床越來越多，越來越廣泛。目前，國外的機床制造廠家都有自己的這種過硬產品，并開始大量涌入我國。
為了跟上世界機床發展趨勢，大連高金數控集團2006 年開始研究生產HSK 接口高速主軸，但是由于公司加工技術和工藝手段上的很多難點無法解決，一直沒能很好地加工出這種合格主軸。后來，我們根據需要對技術水平、加工設備及測量?jī)x器進行了不斷更新，現已成功加工出合格的HSK 接口的主軸，為大連機床集團制造國產HSK 接口高速加工中心做好了充分技術準備。
2. HSK 主軸加工難點
首先，我們得先了解HSK 接口主軸內孔的特點，以OTT HSK63 拉刀裝置為例。OTT 生產HSK63 拉刀機構及其原理如圖1 所示，拉桿在彈簧拉力下，拉刀瓣因徑向力作用產生向上運動，最終緊緊將刀瓣靠在刀柄加工難點分析如下:主軸孔內兩頭有角度的端面上。

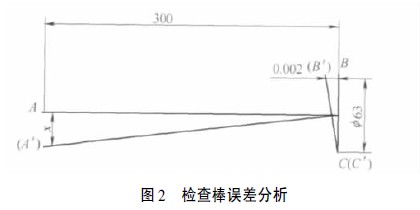

( 1) 加工主軸前端面必須要與加工的1∶ 10 錐孔垂直，這是因?yàn)橹鬏S前端面與1 ∶ 10 錐孔要同時定位。加工誤差會對檢測直接造成影響，如圖2 所示，其中A、B、C 為檢查棒簡圖理想狀態，A'、B'、C'為主軸加工誤差造成檢查棒偏差。
要保證主軸前端面與1∶ 10 的內孔垂直度，一般設計上要求該端面圓跳動應小于0. 002mm。從圖2我們知道，檢查棒( 由A、B、C 組成) 插入主軸孔并在拉力作用下，緊緊地靠在主軸前端面時，在沒有加工誤差情況下，HSK63 檢查棒垂直度、跳動誤差為零。當加工出現偏差0. 002mm 時，HSK63 主軸前端面接觸直徑為63mm，假設端面63mm 最大直徑上跳動為0. 002mm，檢查棒偏差狀態如A' B' C'，根據相似三角形原理: 0. 002 ∶ 63 = x ∶ 300，得x =0. 009 5mm。從理論上講，若前端面徑向最大點跳動誤差為0. 002mm， 則300mm 長檢查棒偏差值為0. 009 5mm ( 跳動誤差實為0. 019mm) 。可以看出，前端面誤差對檢查棒的影響程度( 這里我們把檢查棒看成剛性體，實際上誤差小一點) 。上述分析說明，HSK50、HSK30 在前端面微小誤差，對300mm長檢查棒來說跳動誤差影響會更大。
( 2) 主軸1∶ 10 錐孔后端300mm 處端面，必須與前端面平行。主軸前端面與刀柄后端面拉緊前本來有一定的間隙，當在拉力的作用下間隙消除后，上述端面因不平行，使受力方向發生偏移。此時，HSK主軸1∶ 10 錐孔在力的作用下必會產生一定的變形，若受力不均而造成偏移，1∶ 10 錐孔的定位作用會發生變化。當最終刀柄與主軸錐面和主軸兩個端面同時定位和夾緊時，檢查棒300mm 處會因此產生跳動誤差。
為了確保上述垂直、平行的要求，我們采用的磨削加工關鍵技術是: 1 ∶ 10 錐孔、前端面、300mm后端面在不旋轉磨床工作臺的前提下，一次性裝夾加工出來，從而有效地保證了主軸一次加工的合格率達到了95%。
3. 測量手段及關鍵工藝設備
要實現上述要求，加工過程中還要有必要測量手段、關鍵工藝設備及技術保證。
( 1) 要有一臺高精度HSK 氣動電子測量?jī)x，兩個測量量規( 一個為通規，一個為止規) 時刻監視磨削現狀，如圖3 所示。
( 2) 要有一個用于測量?jī)?nèi)孔300mm 錐面到主軸前端面距離為( 52 ± 0. 023) mm 的測量?jī)x。
( 3) 要有一臺數控磨削機床，最好是磨削中心。我們使用瑞士克林貝格磨削中心，其特點是有一片端面磨削砂輪， 可以保證端面磨削精度達到0. 001mm 以內。
4. 加工注意事項
具備上述基本條件后，實際加工還應注意的事項有:
( 1) 前端面應首先磨平，然后再粗磨1∶ 10 錐孔大端到工藝尺寸，用自制工裝檢測一下。其作用一是1∶ 10 后端300mm 錐面與主軸前端面( 52 ± 0. 023) mm 尺寸留量是否足夠，否則，尺寸若小于52mm 或加工余量不夠均會造成廢品，浪費不必要人力、物力; 二是磨削1∶ 10 錐孔時，若不小心磨大了，易造成端面接觸，錐面的測量會不準確。
( 2) 磨削主軸1∶ 10 錐孔，內孔磨頭需要進行x、y 兩個方向的合成運動。隨時校正錐孔精度( 使用氣動電子測量?jī)x) ，當1∶ 10 錐度磨削基本準確后，最后一次精磨時，校正角度微小誤差時，應盡量不要修整砂輪，而采取進行無火花的磨削( 主要是減少金剛筆修整砂輪產生誤差) ，直到磨削合格為止。
( 3) 在錐孔磨削1∶ 10 錐度合格基礎上，再磨1∶ 10 錐孔后300mm 處端面。最后用前端面保證 ( 52 ± 0. 023 ) mm 尺寸要求即可( 用KELCH 測量?jī)x) 。
5. 結語
總之，主軸HSK 接口內孔加工是一個加工難度較高的技術，除了要有正確的加工方法之外，還要有必要的工藝手段和測量?jī)x器。有了上述保證，一個合格的HSK 主軸磨削加工就不會有大問題了。
