      大、中型薄壁箱體類零件以其加工難度大、質量不易控制，在機械加工中占有顯著的位置。而且大、中型薄壁箱體類零件通常作為整個機械產品的裝配基礎，因此此類零件的加工質量不僅僅影響單個零件的運行質量還直接影響到整個機械系統的運行穩定性，對整個產品系統中具有舉足輕重的作用，所以大、中型薄壁箱體類零件在零件加工中占有突出位置。通過多年來的加工實踐，我對如何提高該類零件的加工精度有了一定程度的認識：

1 大、中型薄壁箱體類零件結構特點

     1.1 零件相對壁厚較薄

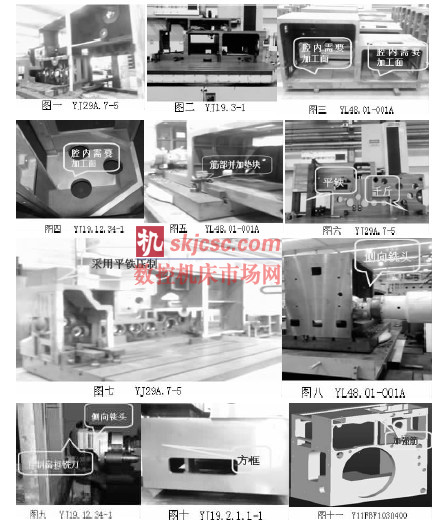

     如圖一、二，大多壁厚只有10～15mm。1.2 大多零件在半封閉內腔中有需加工面如圖三、四，兩種零件的行腔需要加工的內部搭平面。

2 大、中型薄壁箱體類零件加工難點

     零件結構是制約零件加工的主要決定因素。由于該類零件的結構特點導致了該類零件具有以下加工難點：

     由于該類零件有以上的結構特點直接導致了以下加工難點：

     零件裝夾難度較大尤其零件為鋁質時，裝夾不當常常引起零件變形導致零件尺寸精度超標。由于零件壁厚較薄，加工中極易發生振動導致零件加工表面粗糙度超標甚至出現扎刀現象。需要熟練使用多種機床附件，要求加工人員有加工的綜合素質。安排合理的加工步驟難度較大，要求加工人員有較豐富的實際加工經驗。

3 解決該類零件加工的方法

     3.1 零件裝夾一般規律

     零件的形狀各異，針對不同零件采用的裝夾方法不同。針對大、中型薄壁箱體類零件的結構特點，裝夾方法有以下特點：

     裝夾位置一般要壓制在零件的筋部，因?yàn)榱慵畈康奈锢韽?qiáng)度最大，裝夾不易引起零件變形可以有效避免零件裝夾變形或加工過程中零件發振現象。條件允許還可以在壓板于零件之間增加墊塊，以增加接觸面積，減少單位面積的壓力在壓緊零件的同時避免零件裝夾變形。

如圖五。

     由于該類零件外形尺寸加大，高度方向一般會達到1m～1.5m。一般機床上的采用支撐千斤在用于該類零件頂部裝夾時穩定性較差使用時零件易發振。因此在裝夾該零件時要采用平鐵一類橫截面較大的支撐物代替千斤，增強裝夾的穩定性。如圖六。

     銑削精加工時，不再在零件頂部壓制壓板。由于大、中型薄壁箱體類零件自身質量較大和銑削精加工切削力一般較小的緣故，銑削精加工時零件在自身重量或者在頂部適當增加壓制物的情況下就可保證加工中的穩定性。如圖七。采用這樣的裝夾方法可以最大限度的降低零件在加工過程中的形變量。

     3.2 解決零件

      發振一般規律在加工過程中注意及時松、緊壓板，釋放應力。一般粗加工時每銑削一到兩層，松、緊壓板一次。防止加工后零件因?yàn)閼?yīng)力釋放，造成零件產生形變破壞零件最終加工尺寸。

     粗加工中多采用低轉速、大切深（切深2～4mm）、大進給（每齒0.15～0.25mm）的切削參數和不均勻裝夾刀片的刀片裝夾方式，這樣可以有效避免零件發振現象。

     精加工時最后光刀量應控制在0.05-0.10mm，表面粗糙度要求較高時可以減少刀片裝夾數目，一般采用2～3 個。另外在銑削鋁質材料零件時一般采用裝夾一個金剛石刀片加2～3個普通刀片混合的裝夾刀片方式，這樣既可以提高普通鍍層刀片的耐用度又可以提高銑削后零件的表面粗糙度。

      在加工材質為HT250 零件時如果表面粗糙度要求在Ra1.6 以上利用加工鑄鐵材質刀片較難完成加工，可以利用加工鋁質材料刀片較加工鑄鐵刀片鋒利的特點，在最后光刀時使用加工鋁質材料的刀片。這樣可以獲得較好的表面粗糙度。

     3.3 加工中機床附件和自制刀具的使用

     由于大、中型薄壁箱體類零件大多需要加工內腔面，常常需要使用機床附件和自制刀具。

如圖八、九。

     在使用機床附件，如側銑頭時應注意零件干涉問題防止發生碰撞事故。而在使用自制刀具時要注意查閱機床使用說明數和相關的其他說明，防止因?yàn)槭褂霉β食^部件額定功率發生危險。如在使用圖九中的自制扁擔刀時，要綜合考慮機床主軸輸出功率、側銑頭額定輸出功率、加工材料物理性能等因素。

     3.4 加工過程中加工工步的選擇

     大、中型薄壁箱體類零件加工工步的安排一般遵循以下規律：

     1）有利于應力釋放的原則

     在加工ZJ19 卷結機組主關件YJ19.2.1.1-1（刀頭主傳動齒輪箱）時，其上的方框?yàn)閼?yīng)力釋放的關鍵部位。因此在加工尺寸53（+0.02/-0.02）下面時，如果先銑削平面再銑削方框（如圖十）后常常引起該面和底面的局部變形（底面變形后平面度達到0.13）。因此再此應采用先銑槽，后銑面的方法，這樣可以保證銑方框后應力獲得有效釋放，不會影響最終加工精度。實際加工發現零件的變形量保證了53（+0.02/-0.02）mm的尺寸精度和與底面垂直度0.06 的形位精度，同時使加工后底面的平面度保證在0.05 以內。

     2）剛性最好原則

      在加工大、中型薄壁箱體類零件中，由于零件機械強度一般較弱所以在加工過程中，除保證有利于應力釋放的原則以外還要遵循剛性最好原則。如圖十一，所示該處加強筋在鑄造過程過程中可以降低零件變形量，再加工中可以起到加強零件物理強度的作用。通常在銑削內框時一并將加強筋銑去。可實施中發現銑去該加強筋后銑削其他面時零件結構強度明顯下降，加工時發振嚴重，幾何精度得不到有效保證。最后我們改變以前先銑去加強筋后加工面的工步設置，采用加工后利用鉗工手鋸鋸掉加強筋的方法，避免了銑削發振引起的零件變形。

      總之，由于大、中型薄壁箱體類零件的加工較為復雜，正如岳飛所說“兵無常式，陣無常形，運用之妙，存乎一心”，以上經驗僅僅提供了一些可供借鑒的一般規律，加工過程中應綜合考慮各種因素才能保證零件順利完成。
