      摘要：龍門加工中心數控系統的運行主要依靠機電綜合技術，具有高效、高精準度的特點。目前必須結合制造業的使用需求對龍門加工中心數控系統進行國產化改造，以進一步提高龍門加工中心數控系統的工作效率。文章主要闡述了龍門加工中心數控系統國產化改造的需求和龍門加工中心數控系統國產化改造方案。

     關鍵詞：龍門加工中心；數控系統；國產化改造

     1 、龍門加工中心數控機床的改造

     原有的龍門加工中心數控系統主要參數包括：龍門加工中心數控系統工作臺的尺寸是2 300 mm × 1 100mm，龍門加工中心數控系統中軸承的功率是15/17kW，龍門加工中心數控系統中主軸的轉動速度為20-3600 r/min，龍門加工中心數控系統中刀庫的最大容量是32 把刀。對龍門加工中心數控系統的改造要求有以下幾點：一是保證龍門加工中心數控系統的三軸聯動，或者是任意兩個軸承聯動。二是系統的最小單位為1um。三是對龍門加工中心數控系統的相應速度要求比較高。四是龍門加工中心數控系統主軸的速度應該保持在10~6 100 r/min，功率應該保持在15/19kW。五是換刀必須方便快捷。

     2 、龍門加工中心數控系統國產化改造的需求

    目前，我國決定使用華中I 型對龍門加工中心數控系統進行國產化改造。華中I 型具有很高的專業水平，并具有一定的使用開放權。這種系統主要是使用控制機作為龍門加工中心數控系統的主體，以DOS為龍門加工中心數控系統平臺，該系統二次開發相對簡單，后期維護方便，維修的費用也比較低。在我國，大部分制造企業都在使用相對傳統的加工數控系統，而且系統的使用年限也比較長。傳統的加工數控系統存在很多質量問題，直接影響到企業產品的質量和經濟效益[1]。因此，對龍門加工中心數控系統進行國產化改造是制造業發展的必然趨勢。

    隨著社會的快速發展，我國很多制造企業選擇從國際引進先進技術對龍門加工中心數控系統進行改造。但是，使用國際先進技術改造的龍門加工中心數控系統經常會出現運轉不正常的現象，導致企業陷入發展困境。我國制造企業在引進國際先進技術對龍門加工中心數控系統進行改造之前，并沒有把龍門加工中心數控系統的特點和先進技術相結合，導致經過改造的龍門加工中心數控系統無法正常使用，龍門加工中心數控系統的潛力也無法發揮出來[2]。因此，對龍門加工中心數控系統進行技術改造，必須先制定合理的改造方案，如圖1。

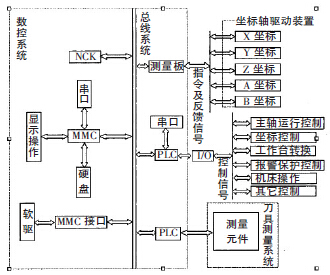

     圖1 龍門加工中心數控系統改造方案

    3 、龍門加工中心數控系統國產化改造方案

    如今，龍門加工中心數控系統生產加工的廠家非常多，國際龍門加工中心數控系統生產企業包括德國的SIEMENS 企業、西班牙的FAGOR 企業。國內的龍門加工中心數控系統生產企業主要包括華中企業、廣州數控企業等等。其中德國和西班牙龍門加工中心數控系統企業是專門從事龍門加工中心數控系統研究開發的，這兩家企業生產出來的龍門加工中心數控系統具有很高的性價比[3]。我國龍門加工中心數控系統生產企業雖然起步晚，但是發展速度比較快。

     節約成本：目前，我國主要選用華中企業的產品對龍門加工中心數控系統進行國產化改造，提高龍門加工中心數控系統的使用效率，降低龍門加工中心數控系統的維修使用成本。

     需要改造的部分：我國主要使用CNC 系統和模擬服務單元對龍門加工中心數控系統進行國產化改造。HC4406 脈沖板的使用符合TSA 系統規范，具有模擬數據輸出，正負脈沖輸出的功能。對龍門加工中心數控系統進行改造的時候，不同的控制板塊所需要的硬件設施就會有所不同，趨同程序也存在一定的差異性。目前，我國制造企業主要從以下幾個方面入手對龍門加工中心數控系統進行國產化改造：一是對電氣系統的改造。對電氣系統的改造主要包括對電氣改造原理的設計，計算電機的運轉速度，確定電機系統中各個坐標的準確位置。二是對龍門加工中心數控系統中需要更換的單元及時更換，在龍門加工中心配置華中I 型數控系統，并調整龍門加工中心數控系統的參數。三是對龍門加工中心數控系統中編程控制器的改造，工作人員必須要結合龍門加工中心數控系統的運行要求改造編程控制器，使龍門加工中心數控系統可以和編程控制器協調工作。四是對機床中的機電液進行調整，提高機床的功能，以滿足龍門加工中心數控系統的運行需求[4]。

     改造角度：工作人員首先要對龍門加工中心數控系統中的機床數據進行調整，確定機床中各個軸承的數據準確無誤。然后工作人員可以調整龍門加工中心數控系統中編碼器的相關數據。最后工作人員需要對龍門加工中心數控系統中的換刀系統進行調試，保證換刀系統的正常運行。龍門加工中心數控系統中的刀庫屬于鏈?zhǔn)降稁?kù)，換刀裝置通常會放在主軸與刀庫中間。[5]龍門加工中心數控系統換刀分為三個主要步驟：一是刀具識別，二是把原有的刀具從設備上取出，三是把新的刀具換刀刀庫中。在龍門加工中心數控系統中對刀具的識別主要根據最初輸入的數據和刀套的數據，如果最初輸入的數據和刀套的數據相一致，就可以根據系統指令跟換刀具，如果最初輸入的數據和刀套的數據不一致，就無法進行換刀操作。

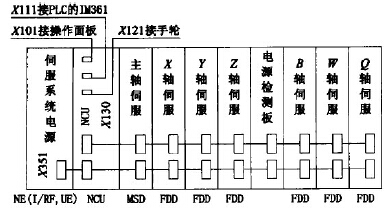

     圖2 龍門加工中心數控系統中的線路接線圖


     4 、結束語

    隨著社會的快速發展，我國的制造業也得到了迅猛發展。傳統的數控系統已經無法滿足制造業的生產需求，制造企業必須不斷對傳統數控系統進行改造。傳統的數控系統在運行的過程中經常出現故障，維修費用又比較高，嚴重影響企業的正常生產經營。如今，我國很多制造企業選擇從國外引進先進技術對龍門加工中心數控系統進行改造。但是，我國制造企業在引進先進技術之前并沒有對龍門加工中心數控系統的特點進行分析研究，導致龍門加工中心數控系統在改造之后依然很不理想。我國制造企業可以使用國產系統對龍門加工中心數控系統進行國產化改造，提高企業的經濟效益。
